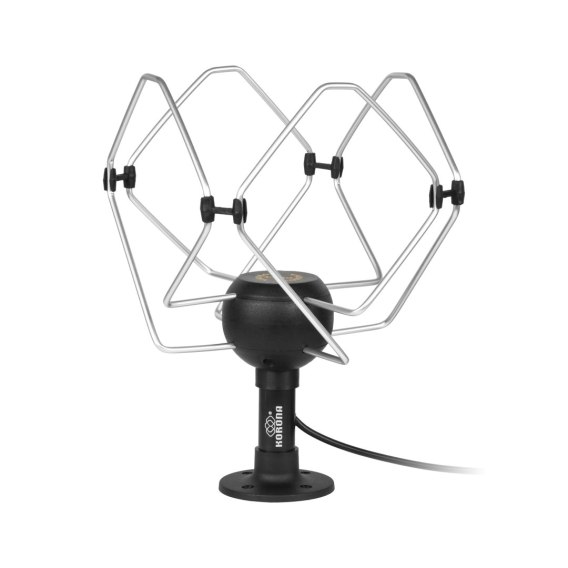

Wiedyska KORONA MOBIL 12V ANT0314.1 Rundempfangsantenne mit Speiseweiche

Wiedyska KORONA MOBIL 12V für mobile Anlagen

Die KORONA MOBIL 12V von Wiedyska mit dem Produktcode ANT0314.1 ist eine aktive Rundempfangsantenne für Anlagen mit 12-V-Versorgung. Sie kann beim abgestellten Auto, Wohnmobil oder Wohnwagen sowie in einer anderen entsprechend vorbereiteten Empfangsanlage eingesetzt werden. Die Charakteristik von 360° ermöglicht den Empfang aus verschiedenen Richtungen, ohne eine gezielte Ausrichtung auf einen einzelnen Sender.

Fernseh- und Radiobänder

Die Antenne unterstützt FM 88-108 MHz, VHF 174-230 MHz und UHF 470-698 MHz. Damit dient sie dem Empfang analoger Fernsehsignale, DVB-T sowie FM- und DAB+-Radio innerhalb der unterstützten Bänder. Der integrierte Verstärker bietet 20-36 dB Verstärkung; die Ausgangsimpedanz beträgt 75 Ω. Für die jeweiligen Dienste ist ein geeignetes Empfangsgerät erforderlich.

Versorgung aus einer 12-V-Anlage

Die Antenne benötigt 12 V Gleichspannung und nimmt 30 mA auf. Antennenkabel, Speiseweiche und Stecker für eine 12-V-Fahrzeugsteckdose gehören zum Lieferumfang. Die Speiseweiche führt der aktiven Antenne die Versorgung über das Antennenkabel zu. Vor dem Anschließen die Spannung der Steckdose prüfen und die Verbindungen für diese Versorgungsausführung vorbereiten.

Standort und Halterung planen

Die kompakte Antennenkonstruktion lässt sich in eine mobile Empfangsanlage einplanen. Die Befestigung muss zum jeweiligen Fahrzeug und zum Montageort passen. Magnet- und Fensterhalterung sind optional und separat auszuwählen; enthalten sind die Antenne und die aufgeführten Anschluss- und Versorgungsteile.

Lieferumfang eines Sets

• Eine KORONA-MOBIL-12V-Antenne ANT0314.1.
• Antennenkabel.
• Speiseweiche.
• Stecker für eine 12-V-Fahrzeugsteckdose.

Standort und Empfangsgerät

Die verfügbaren Programme und die Empfangsqualität hängen vom örtlichen Signal, vom Montageort und von der gesamten Antennenanlage ab. Erforderlich ist ein Fernseher oder Receiver, der den vor Ort ausgestrahlten Standard unterstützt. Das Empfangsgerät übernimmt die Decodierung des Programms und des Bildformats.

Produktdaten

• Serie: KORONA MOBIL 12V
• Empfangsbänder: FM 88-108 MHz; VHF 174-230 MHz; UHF 470-698 MHz
• Zubehör: Antennenkabel, Stecker für 12-V-Fahrzeugsteckdose, Speiseweiche
• Marke: Wiedyska
• Hersteller-Produktcode: ANT0314.1
• Antennentyp: Rundempfangsantenne
• Verstärkung: 20 - 36 dB
• Impedanz: 75 Ohm
• Empfangsrichtung: 360°
• Stromversorgung: DC 12 V / 30 mA

Hersteller und Produktidentifikation

Wiedyska Sp. z o.o.
ul. Połaniecka 1, 42-209 Częstochowa, Polska
info@antena.com.pl
ANT0314.1

Hinweise zur sicheren Anwendung

Vor der Montage die Herstellerangaben zu Anschluss und Gebrauch beachten. Vor dem Anschließen passende 12-V-Spannung und Kabelzustand prüfen. Eine für Fahrzeug und Montageort geeignete Befestigung verwenden; Kabel vor Quetschen und Zug schützen.
