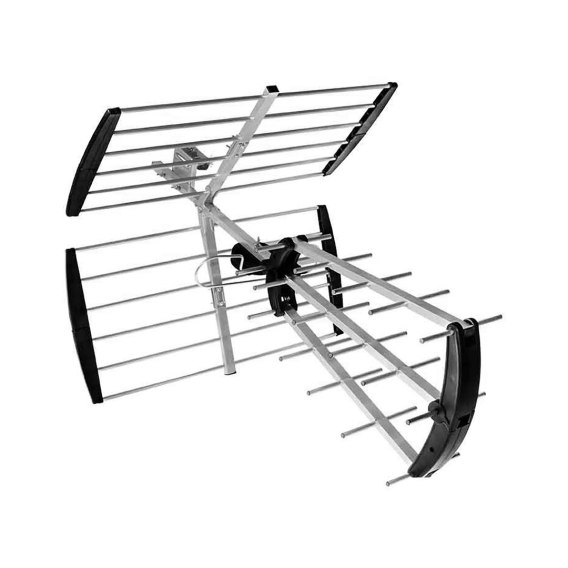

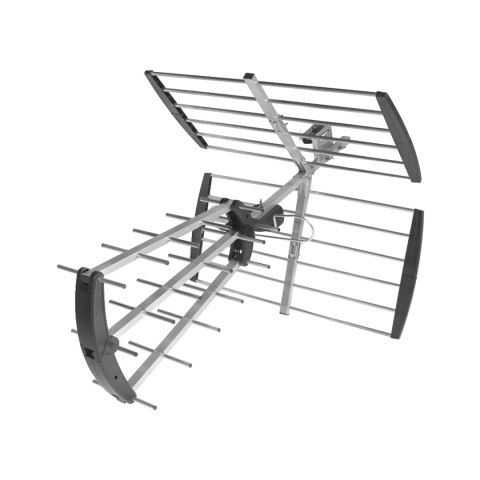

DPM HN60 ANT0731 UHF-Richtantenne, passiv, 29 Elemente, LTE-Filter

Passive Richtantenne DPM HN60

Die DPM HN60 mit dem Produktcode ANT0731 ist eine Außenantenne für terrestrisches DVB-T- und DVB-T2-Fernsehen im UHF-Band. Ihre Richtkonstruktion besitzt 29 Elemente und wird auf den gewünschten Sender ausgerichtet. Diese Ausführung arbeitet mit einem Symmetrierglied; Verstärker und Netzteil sind nicht im Lieferumfang enthalten.

Polarisation passend zur Anlage

Die Antenne kann je nach örtlichem Sender mit vertikaler oder horizontaler Polarisation montiert werden. Die Masthalterung ermöglicht die Befestigung in der gewählten Stellung; der F-Anschluss verbindet die Antenne mit dem Koaxialkabel. Richtung und Polarisation werden beim Aufbau der Antennenanlage auf die Empfangssituation abgestimmt.

Aluminiumelemente und LTE-Filter

Die graue Antenne besitzt Aluminiumelemente für den Außenbereich. Der LTE-Filter reduziert den Einfluss entsprechender Störsignale auf den Fernsehempfang. Reflektoren und Einzelteile sind nach der HN60-Anleitung zu montieren; dabei ist auf die richtige Position der Halterung und der Antennenteile zu achten.

Passive Ausführung für die geplante Installation

Die HN60 ist für eine Anlage vorgesehen, in der kein mitgelieferter aktiver Verstärker erforderlich ist. Bei der Auswahl der Antenne und weiterer Komponenten sind Signalpegel und Kabellänge zu berücksichtigen. Vor der Montage den Lieferumfang und den Zustand der Teile prüfen; beschädigte Teile dürfen nicht verwendet werden.

Lieferumfang eines Sets

• Eine passive DPM HN60 mit Symmetrierglied.
• Masthalterung und Montagebauteile.

Standort und Empfangsgerät

Die verfügbaren Programme und die Empfangsqualität hängen vom örtlichen Signal, vom Montageort und von der gesamten Antennenanlage ab. Erforderlich ist ein Fernseher oder Receiver, der den vor Ort ausgestrahlten Standard unterstützt. Das Empfangsgerät übernimmt die Decodierung des Programms und des Bildformats.

Produktdaten

• Herstellermodell: HN60
• Anzahl Elemente: 29
• Ausführung: Passiv, mit Symmetrierglied
• Anschluss: F
• Netzteil und Verstärker im Lieferumfang: Nein
• Frequenzbereich: 474-786 MHz
• Kanäle: 21-59
• Ausgangsimpedanz: 75 Ω
• Maximaler Gewinn: 16 dB
• VSWR: Unter 1,4
• Abmessungen der aufgebauten Antenne: 855 × 565 × 580 mm
• Marke: DPM
• Hersteller-Produktcode: ANT0731
• Empfangsband: UHF
• LTE-Filter: Ja
• Einsatzort: Außenbereich
• Material: Aluminium
• Polarisation: Vertikal oder horizontal
• Farbe: Grau

Hersteller und Produktidentifikation

DPMSolid Limited Sp. k.
ul. Harcerska 34, 64-600 Kowanówko, Polska
info@dpm.eu
ANT0731

Hinweise zur sicheren Anwendung

Die Anleitung lesen und zusammen mit der Antenne aufbewahren. Das Produkt nur bestimmungsgemäß und entsprechend den technischen Daten verwenden. Vor Gebrauch die Teile prüfen; beschädigte Teile nicht verwenden. Nicht öffnen oder verändern; Reparaturen einem autorisierten Service überlassen. Vor Herunterfallen, Stößen, Chemikalien und anderen schädigenden Einflüssen schützen. Mit einem weichen trockenen Tuch reinigen; keine Scheuermittel, Alkohol oder Lösungsmittel verwenden. Produkt und Verpackung von Kindern und Tieren fernhalten. Altgeräte einer geeigneten Sammelstelle zuführen.
