Wiedyska COMPACT ANT0009B.1 Rundempfangsantenne schwarz mit Netzteil

Wiedyska COMPACT mit Rundempfang

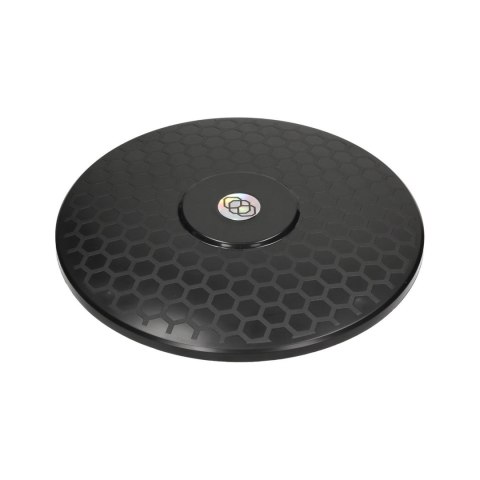

Die Wiedyska COMPACT ANT0009B.1 in schwarz ist eine aktive Antenne für eine terrestrische Fernsehanlage im Außenbereich. Die Rundempfangscharakteristik in der horizontalen Ebene ermöglicht den Empfang aus verschiedenen Richtungen, ohne die Antenne gezielt auf einen einzelnen Sender auszurichten. Sie lässt sich an einem vorbereiteten Mast am Haus, am Balkon oder an einem anderen geeigneten Montageort befestigen.

VHF und UHF mit integriertem Verstärker

Die Frequenzbereiche umfassen VHF 174-230 MHz und UHF 470-698 MHz für analoges Fernsehen sowie DVB-T und DVB-T2. Der integrierte Verstärker bietet eine Verstärkung von 30-33 dB bei einer maximalen Verstärkung von 44 dB. Die Ausgangsimpedanz beträgt 75 Ω. Der LTE-Filter reduziert den Einfluss störender Signale auf den Fernsehempfang.

Gehäuse und waagerechte Montage

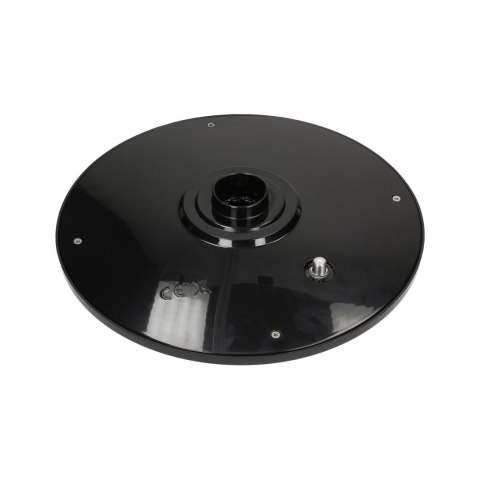

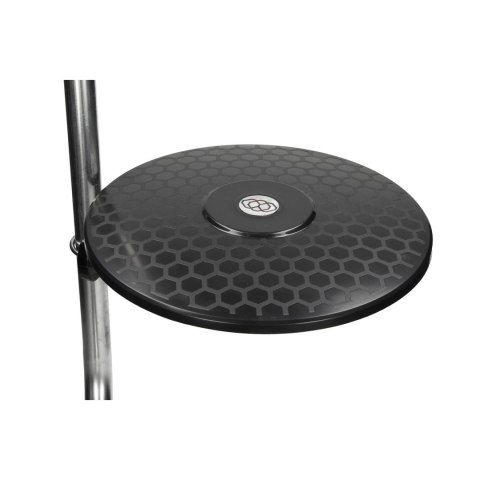

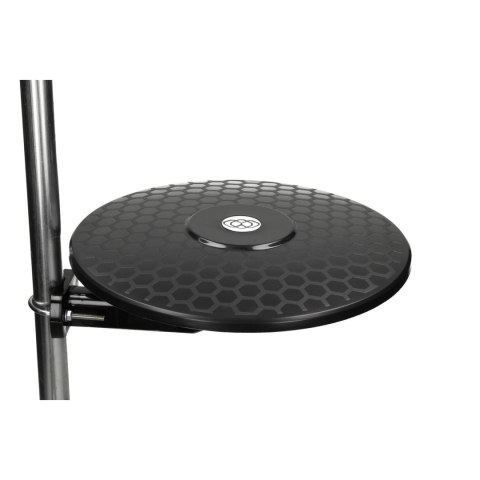

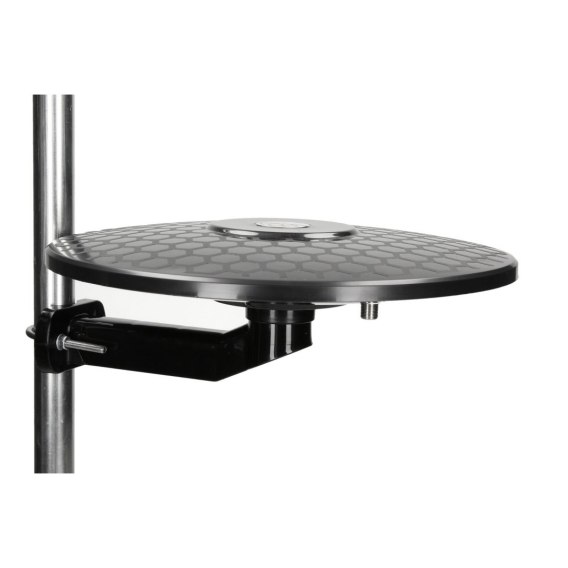

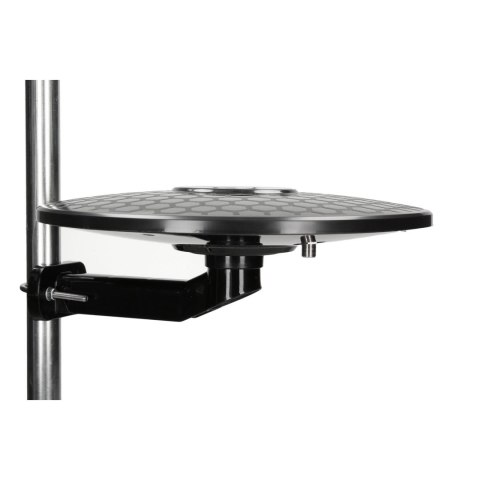

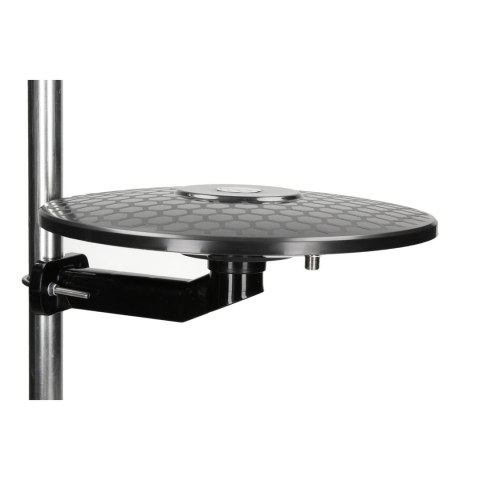

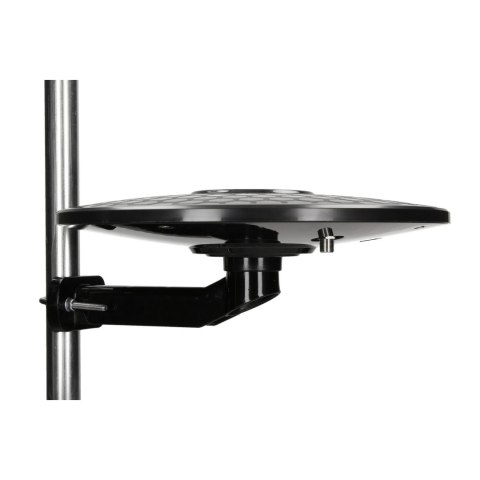

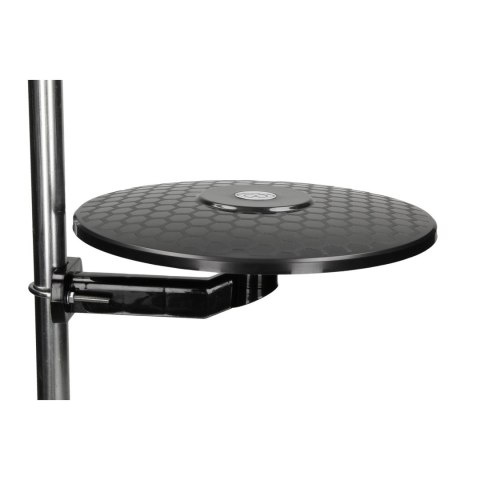

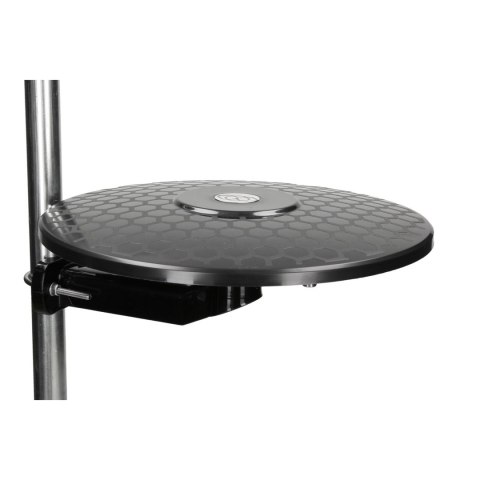

Das geschlossene wetterbeständige Gehäuse besteht aus schlagfestem Polystyrol. Halterung und Mastschelle verbinden die Antenne mit dem Mast. Der Antennenteller wird waagerecht zum Boden montiert, damit die horizontale Polarisation erhalten bleibt. Die Rundempfangskonstruktion vereinfacht die Richtungswahl; Standort und Montagehöhe beeinflussen den Empfang weiterhin.

Stromversorgung über das Antennenkabel

Zum Lieferumfang gehört ein Netzteil mit 230 V / 12 V und Speiseweiche. Die Antenne benötigt 12 V DC und nimmt 10-30 mA auf; die Versorgung erfolgt über das Koaxialkabel. Für den Anschluss ist ein 75-Ω-Kabel mit passendem F-Stecker vorzubereiten. Montage und Kabelanschlüsse bei ausgestecktem Netzteil vornehmen und die Stromversorgung erst nach Abschluss aller Verbindungen einschalten.

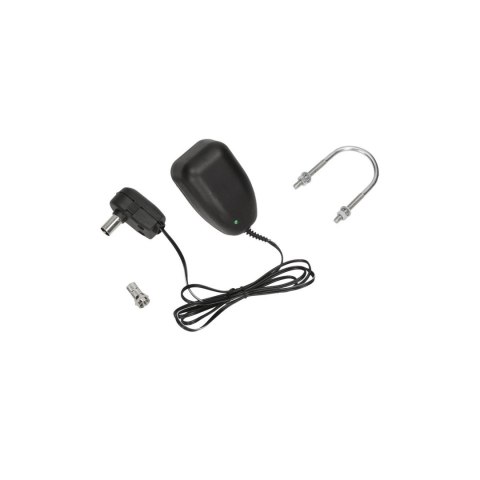

Lieferumfang eines Sets

• Eine COMPACT-Antenne ANT0009B.1 in schwarz.

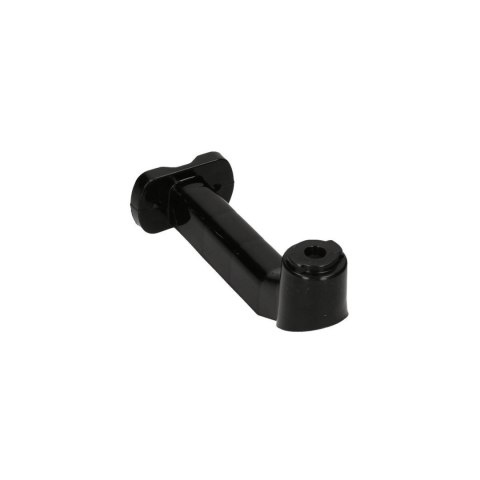

• Masthalterung und Mastschelle.
• Netzteil 230 V / 12 V mit Speiseweiche.
• F-Stecker.

Standort und Empfangsgerät

Die verfügbaren Programme und die Empfangsqualität hängen vom örtlichen Signal, vom Montageort und von der gesamten Antennenanlage ab. Erforderlich ist ein Fernseher oder Receiver, der den vor Ort ausgestrahlten Standard unterstützt. Das Empfangsgerät übernimmt die Decodierung des Programms und des Bildformats.

Produktdaten

• Serie: COMPACT
• Frequenzbereich: VHF 174-230 MHz; UHF 470-698 MHz
• Maximale Verstärkung: 44 dB
• Antennenversorgung: 12 V DC, 10-30 mA
• Mitgeliefertes Netzteil: 230 V / 12 V mit Speiseweiche
• Gehäusematerial: Schlagfestes Polystyrol
• Marke: Wiedyska
• Hersteller-Produktcode: ANT0009B.1
• Antennentyp: Rundempfangsantenne
• Polarisation: Horizontal
• Verstärkung: 30-33 dB
• Ausgangsimpedanz: 75 Ohm
• LTE-Filter: Ja
• Geschlossenes wetterbeständiges Gehäuse: Ja
• Farbe: Schwarz

Hersteller und Produktidentifikation

Wiedyska Sp. z o.o.
ul. Połaniecka 1, 42-209 Częstochowa, Polska
info@antena.com.pl
ANT0009B.1

Hinweise zur sicheren Anwendung

Vor der Montage die Anleitung lesen und sicherstellen, dass das Netzteil ausgesteckt ist. Die angegebene Montagereihenfolge einhalten. Den Antennenteller waagerecht zum Boden befestigen, geeignetes Koaxialkabel und F-Stecker vorbereiten und anschließend Antenne, Speiseweiche und Empfangsgerät verbinden. Das Netzteil erst nach Abschluss aller Verbindungen ans Stromnetz anschließen. Altgeräte getrennt einer geeigneten Sammelstelle zuführen.
