TV-Außenantenne Digital ANT0514, Verstärker 32 dB, schwarz

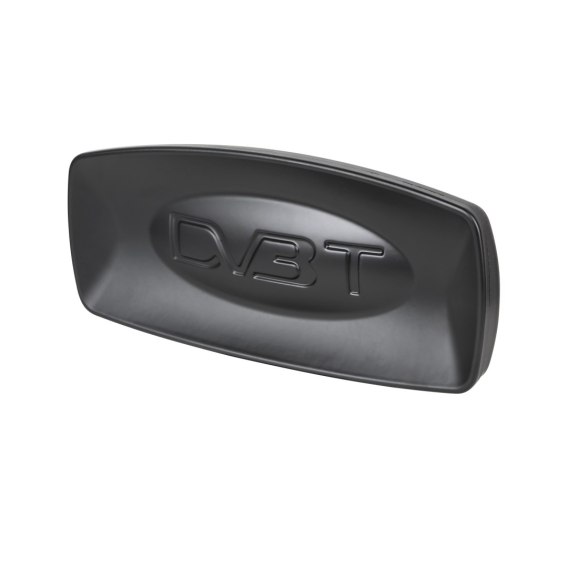

Aktive TV-Außenantenne Digital

Die TV Digital ANT0514 ist für den Empfang terrestrischer DVB-T- und DVB-T2-Signale vorgesehen. Der eingebaute Vorverstärker DIGITactiva ist Teil des Empfangswegs. Das Gehäuse ist schwarz. Die mitgelieferte Halterung ermöglicht die Befestigung an einem geeigneten Träger. Für die Außenmontage sind eine stabile Abstützung und ein geschützter Antennenanschluss erforderlich.

Frequenzbereich und Antennendaten

Der angegebene Frequenzbereich beträgt 5-862 MHz, der Kanalbereich 1-69. Die nominale Verstärkung liegt bei 32 dB, der mittlere Gewinn mit Verstärker bei 28-32 dB. Die Ausgangsimpedanz beträgt 75 Ohm. Diese Werte dienen zum Abgleich mit der Antenneninstallation. Ein zur örtlichen Empfangssituation passender Standort bleibt entscheidend.

Stromversorgung und Empfängeranschluss

Ein 12-V-Antennennetzteil gehört zum Set. Alternativ unterstützt die Antenne die Versorgung mit 5 V über einen dafür geeigneten DVB-T-Tuner. Die Versorgungsart muss zum Empfangsgerät und zur Anschlussanleitung passen. Kabel und Stecker sind so zu verlegen, dass sie vor Quetschen und unbeabsichtigtem Herausziehen geschützt sind.

Aufstellung und Zubehör

Das Set enthält das Antennennetzteil und die Halterung. Diese Ausführung ist schwarz. Die angegebenen Winkel betragen horizontal 35° und vertikal 15°. Zur Wahl der Antennenposition kann die Qualitätsanzeige des Empfängers genutzt werden; Hindernisse und Senderstandort sind dabei zu berücksichtigen.

Technische Angaben

• Marke: Sonstige
• Herstellercode: ANT0514
• Frequenzbereich: 5-862 MHz
• Kanäle: 1-69
• Nominale Verstärkung: 32 dB
• Mittlerer Gewinn mit Verstärker: 28-32 dB
• Ausgangsimpedanz: 75 Ohm
• Horizontaler Winkel: 35°
• Vertikaler Winkel: 15°
• Farbe: Schwarz
• Versorgung über Netzteil: 12 V
• Versorgung über DVB-T-Tuner: 5V

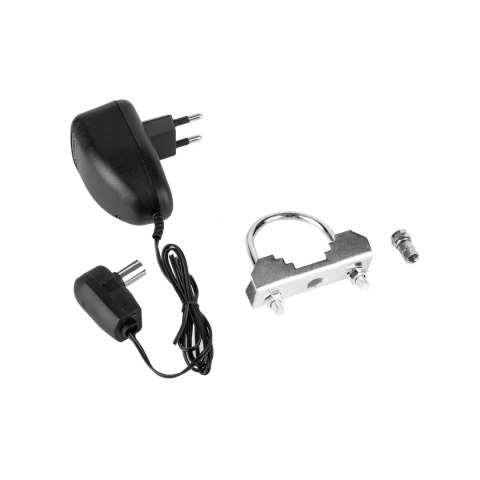

• Lieferumfang: Antennennetzteil und Halterung

Hersteller und Produktidentifikation

LECHPOL ELECTRONICS LESZEK Spółka komandytowa
ul. Garwolińska 1, 08-400 Miętne, POLAND
serwis@lechpol.pl
ANT0514

Hinweise zur sicheren Anwendung

Vor der Montage die Herstellerangaben zu Anschluss und Gebrauch beachten. Antenne, Kabel und Befestigungen auf Schäden prüfen; beschädigte Teile nicht verwenden. Kabel vor Quetschen und unbeabsichtigtem Herausziehen schützen. Kleine Teile und Kabel außerhalb der Reichweite von Kindern halten. Die Außenmontage, besonders in der Höhe, qualifiziertem Fachpersonal überlassen. Sicheren Abstand zu Stromleitungen halten und eine stabile Befestigung herstellen; nicht bei Gewitter montieren. Die Stromversorgung nach Gerätekennzeichnung und Herstellerangaben wählen. Netzteile und für Innenräume vorgesehene Komponenten vor Wasser und Feuchtigkeit schützen. Vor dem Ändern von Anschlüssen die Stromversorgung trennen. Beschädigte Geräte nicht selbst öffnen oder reparieren.
