Opticum Robust Unicable-4UB-Satelliten-LNB, SCR + 3 Legacy, 40 mm

Opticum Robust mit SCR-Leitung und Legacy-Ausgängen

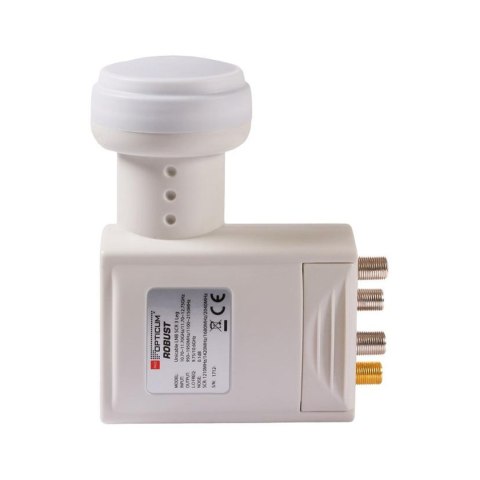

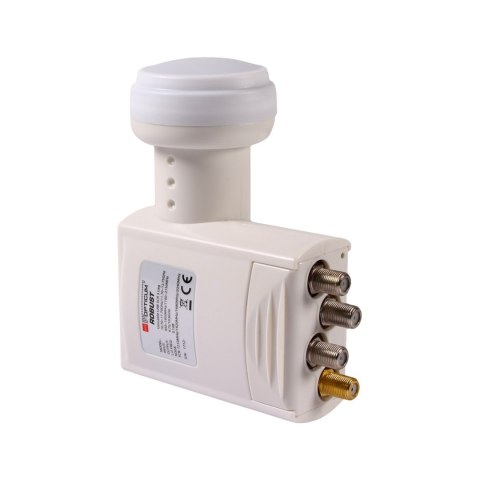

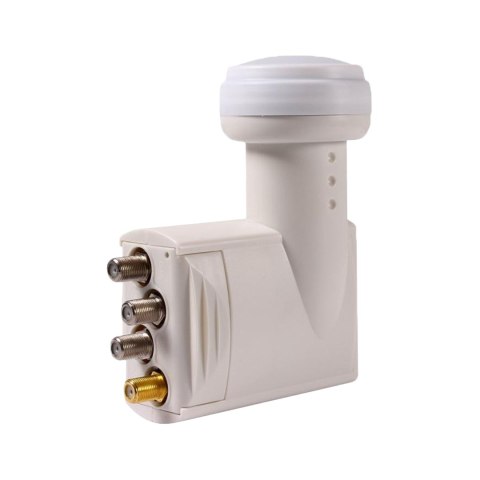

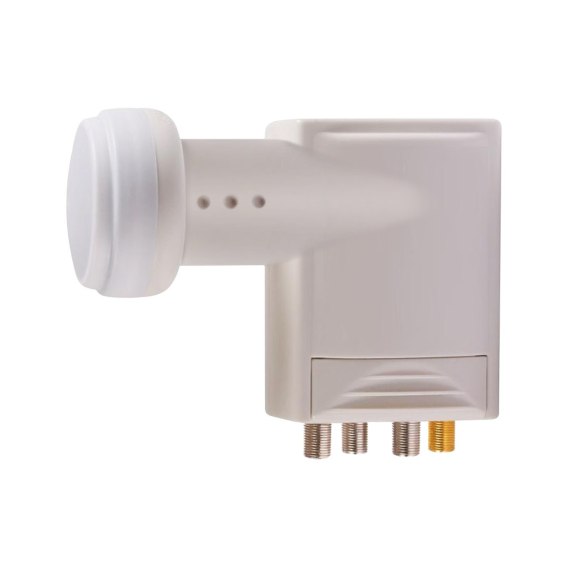

Das Opticum Robust Unicable 4UB verbindet einen SCR-Ausgang mit drei getrennten Legacy-Ausgängen. Der goldfarbene Anschluss ist für die SCR-Leitung vorgesehen, die silberfarbenen Anschlüsse für herkömmliche Tuner-Verbindungen. Damit lassen sich in einer Anlage sowohl Geräte mit Userband-Konfiguration als auch individuell über Legacy-Leitungen angeschlossene Tuner berücksichtigen.

Vier SCR-Userbänder

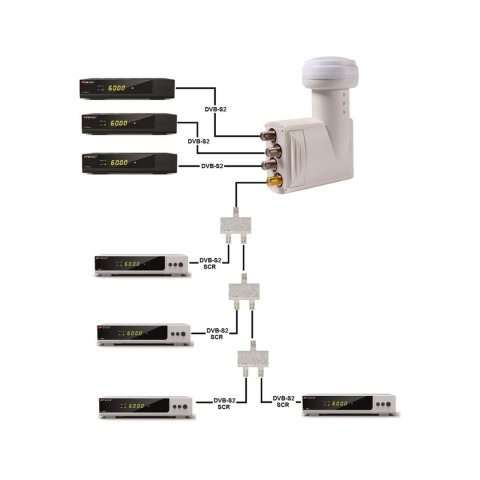

Für die SCR-Leitung stehen die Frequenzen 1210, 1420, 1680 und 2040 MHz zur Verfügung. Jedem verwendeten SCR-Tuner ist in dessen Einstellungen ein eigenes, passendes Userband zuzuweisen. Der Empfänger muss den SCR-/Unicable-Betrieb unterstützen; der passende Kabelanschluss allein reicht nicht aus. Das Anschlussbild erläutert die Signalverteilung. Kabel, Verteiler und Tuner sind passend zum jeweiligen Anlagenaufbau auszuwählen.

Drei herkömmliche Legacy-Anschlüsse

Die drei silberfarbenen Legacy-Ausgänge dienen zur individuellen Verbindung mit herkömmlichen Tunern. Bei Geräten mit mehreren Empfangstunern richtet sich der Leitungsbedarf nach den verwendeten Eingängen. SCR-Ausgang und Legacy-Anschlüsse haben unterschiedliche Aufgaben; ihre Kennzeichnung ist deshalb beim Anschluss und bei der Einrichtung der Empfänger zu beachten.

Frequenzbereiche und Montage

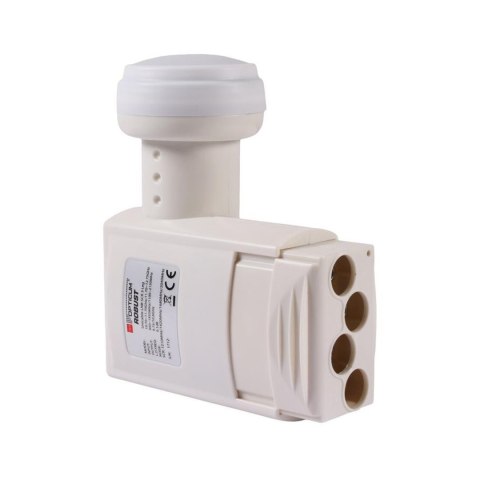

Der untere Eingangsbereich beträgt 10,7-11,7 GHz, der obere 11,7-12,75 GHz. Die LO-Frequenzen liegen bei 9,75/10,6 GHz. Angegeben sind eine Verstärkung über 57 dB, ein Rauschmaß von 0,1 dB und eine Stromaufnahme von 300 mA. Der Feedhals passt in eine 40-mm-Aufnahme; der angegebene Betriebstemperaturbereich reicht von −40 bis +65°C. Die Anschlussabdeckung unterstützt eine geordnete Kabelführung im Montagebereich.

Technische Angaben

• Marke: Opticum
• Herstellercode: URZ0628
• Unterer Eingangsfrequenzbereich: 10,7-11,7 GHz
• Untere LO-Frequenz: 9,75 GHz
• Obere LO-Frequenz: 10,6 GHz
• SCR-Userband 1: 1210 MHz
• SCR-Userband 2: 1420 MHz
• SCR-Userband 3: 1680 MHz
• SCR-Userband 4: 2040 MHz
• Verstärkung: über 57 dB
• Rauschmaß: 0,1 dB
• Stromaufnahme: 300 mA
• Aufnahmedurchmesser: 40 mm
• Betriebstemperatur: - 40 °C + 65 °C
• Oberer Eingangsfrequenzbereich: 11,7-12,75 GHz
• Legacy-Ausgänge: 3

Hersteller und Produktidentifikation

AX TECHNOLOGY SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA
Słoneczny Sad 4H, 72-002 Dołuje POLAND
biuro@axtechnology.eu
URZ0628

Hinweise zur sicheren Anwendung

Vor der Montage die Herstellerangaben zu Installation und Gebrauch des LNBs beachten. Die Montage von Satellitenantenne und LNB, besonders in der Höhe, einem qualifizierten Installateur überlassen. Nicht bei Gewitter oder starkem Wind montieren; sicheren Abstand zu Stromleitungen halten. Vor dem Anschluss oder Ändern von Kabelverbindungen den Receiver und weitere Geräte zur Versorgung der Anlage vom Stromnetz trennen. Kabel und Anschlüsse prüfen; beschädigte Teile nicht verwenden und Innenleiter nicht mit der Abschirmung kurzschließen. Eine stabile Befestigung herstellen und Außenverbindungen nach Herstellerangaben vor Feuchtigkeit schützen. Das LNB-Gehäuse nicht öffnen. In SCR-Anlagen jedem Tuner ein eigenes Userband passend zum LNB und zur Receiverkonfiguration zuweisen. Für die gemeinsame Leitung geeignete SCR-Komponenten wählen.
