Opticum Robust Unicable-4UB-Satelliten-LNB, SCR + 2 Legacy, 40 mm

Opticum Robust Unicable mit zwei Legacy-Ausgängen

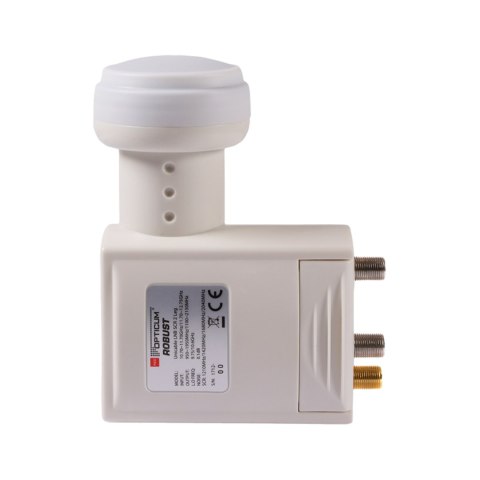

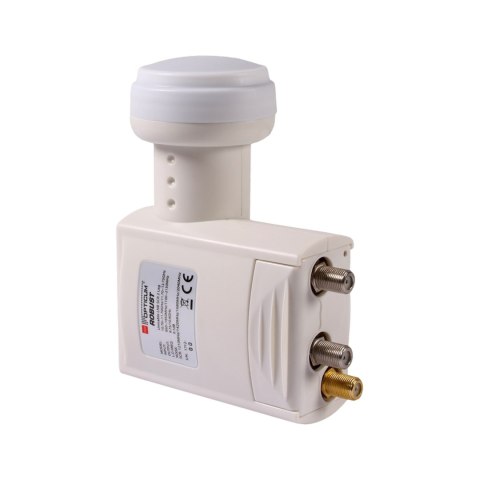

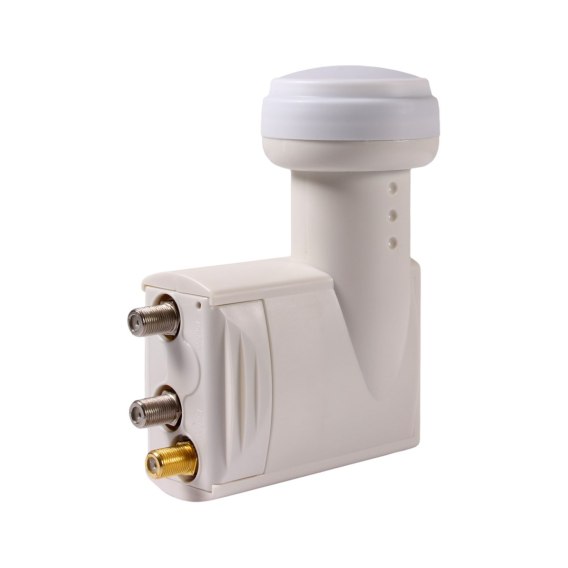

Diese Ausführung des Opticum Robust 4UB besitzt einen goldfarbenen SCR-Ausgang und zwei silberfarbene Legacy-Ausgänge. Sie ermöglicht eine gemeinsame Leitung für SCR-/Unicable-fähige Tuner sowie getrennte Legacy-Verbindungen. Die Anordnung der Anschlüsse ist bei Erweiterungen wichtig, wenn die Empfänger unterschiedliche Arten der Signalzuführung verwenden.

Vier SCR-Userbänder einrichten

Die Userband-Frequenzen betragen 1210, 1420, 1680 und 2040 MHz. An den SCR-Empfängern sind die passende LNB-Konfiguration und ein eigenes Userband für jeden Tuner einzustellen. Vor dem Kauf sind die SCR-/Unicable-Unterstützung der Geräte sowie die geeigneten Verteiler und Kabel für die gemeinsame Leitung zu prüfen.

Getrennte Legacy-Verbindungen

Die beiden Legacy-Ausgänge dienen zum individuellen Anschluss herkömmlicher Tuner. Sie sind keine zusätzlichen SCR-Userbänder: Die Leitung zum Legacy-Empfänger wird am entsprechenden silberfarbenen Anschluss angeschlossen. Bei Geräten mit mehreren Tunern müssen die tatsächlich genutzten Satelliteneingänge und die verfügbaren LNB-Anschlüsse berücksichtigt werden.

Frequenzbereich, Aufnahme und Abdeckung

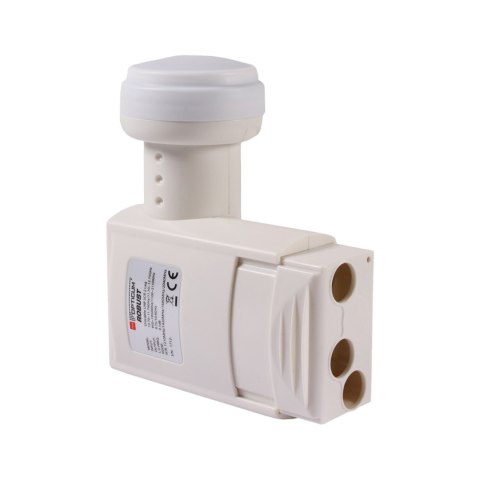

Der untere Eingangsbereich beträgt 10,7-11,7 GHz, der obere 11,7-12,75 GHz. Die LO-Frequenzen liegen bei 9,75/10,6 GHz. Angegeben sind eine Verstärkung über 57 dB, ein Rauschmaß von 0,1 dB und eine Stromaufnahme von 300 mA. Das LNB besitzt eine 40-mm-Aufnahme und eine verschiebbare Abdeckung im Anschlussbereich. Der Betriebstemperaturbereich beträgt −40 bis +65°C. Die Außenverbindungen sind passend zum Montageort auszuführen und zu schützen.

Technische Angaben

• Marke: Opticum
• Herstellercode: URZ0631
• Unterer Eingangsfrequenzbereich: 10,7-11,7 GHz
• Untere LO-Frequenz: 9,75 GHz
• Obere LO-Frequenz: 10,6 GHz
• SCR-Userband 1: 1210 MHz
• SCR-Userband 2: 1420 MHz
• SCR-Userband 3: 1680 MHz
• SCR-Userband 4: 2040 MHz
• Verstärkung: über 57 dB
• Legacy-Ausgänge: 2
• Rauschmaß: 0,1 dB
• Stromaufnahme: 300 mA
• Aufnahmedurchmesser: 40 mm
• Betriebstemperatur: - 40 °C + 65 °C
• Oberer Eingangsfrequenzbereich: 11,7-12,75 GHz

Hersteller und Produktidentifikation

AX TECHNOLOGY SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA
Słoneczny Sad 4H, 72-002 Dołuje POLAND
biuro@axtechnology.eu
URZ0631

Hinweise zur sicheren Anwendung

Vor der Montage die Herstellerangaben zu Installation und Gebrauch des LNBs beachten. Die Montage von Satellitenantenne und LNB, besonders in der Höhe, einem qualifizierten Installateur überlassen. Nicht bei Gewitter oder starkem Wind montieren; sicheren Abstand zu Stromleitungen halten. Vor dem Anschluss oder Ändern von Kabelverbindungen den Receiver und weitere Geräte zur Versorgung der Anlage vom Stromnetz trennen. Kabel und Anschlüsse prüfen; beschädigte Teile nicht verwenden und Innenleiter nicht mit der Abschirmung kurzschließen. Eine stabile Befestigung herstellen und Außenverbindungen nach Herstellerangaben vor Feuchtigkeit schützen. Das LNB-Gehäuse nicht öffnen. In SCR-Anlagen jedem Tuner ein eigenes Userband passend zum LNB und zur Receiverkonfiguration zuweisen. Für die gemeinsame Leitung geeignete SCR-Komponenten wählen.
