Aktive TV-Richtantenne Cabletech Yagi ANT0634, VHF/UHF, 16 Elemente

Richtantenne für die Außeninstallation

Die Cabletech Yagi ANT0634 ist ein aktives Antennenset für terrestrisches DVB-T- und DVB-T2-Fernsehen sowie DAB+-Signale. Die Konstruktion hat 16 Elemente und ist 94 cm lang. Der gerichtete Aufbau ermöglicht die Ausrichtung auf den vorgesehenen Empfangsweg. Das Zubehör unterstützt die Verbindung mit der Antenneninstallation.

VHF, UHF und LTE-Filter

Die Arbeitsbereiche betragen VHF 174-230 MHz und UHF 470-790 MHz mit den Kanälen 5-12 und 21-60. Damit wird auch der VHF-Bereich abgedeckt. Der LTE-Filter ist in den Antennenweg integriert. Die Polarisation ist horizontal, die Impedanz beträgt 75 Ohm. Standort und Ausrichtung sind passend zu den örtlichen Empfangsbedingungen zu wählen.

Separater Verstärker mit Netzteil

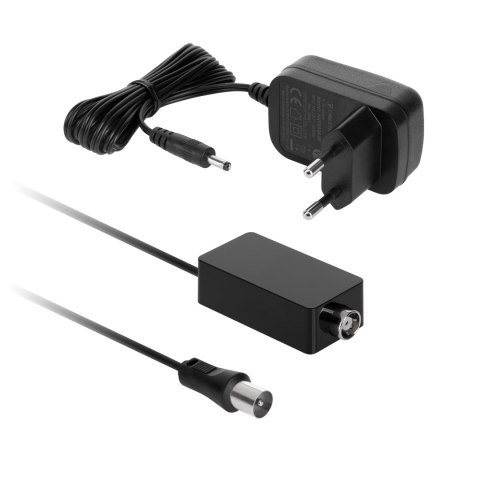

Das Set enthält einen externen Verstärker mit 20 dB Verstärkung und einer Rauschzahl unter 3,5 dB. Die Verstärkungswerte des Sets sind für VHF und UHF getrennt mit 20 dB und 25 dB angegeben. Das Netzteil liefert 5 V DC / 550 mA. Verstärker und Netzteil müssen in Innenräumen bleiben und vor Wasser und Feuchtigkeit geschützt werden.

Zubehör und Vorbereitung der Anschlüsse

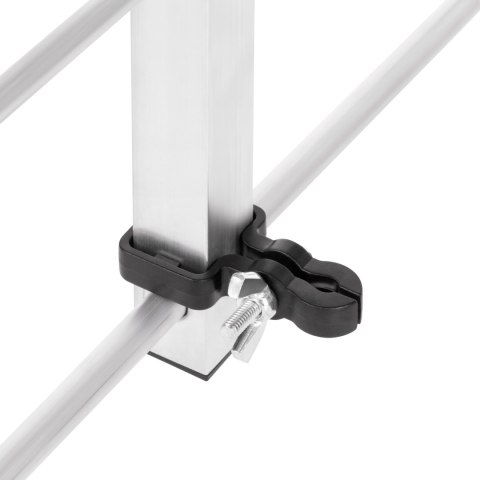

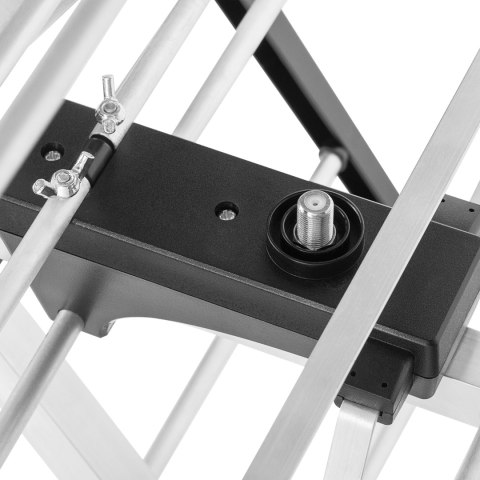

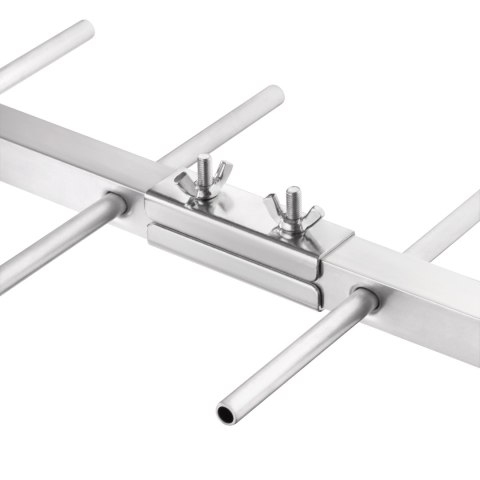

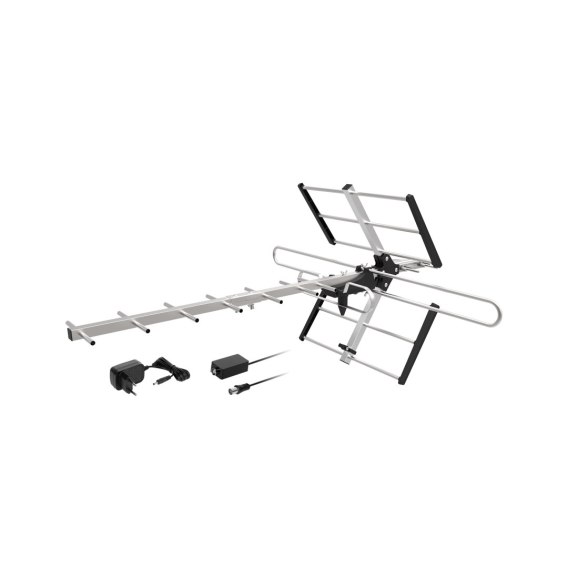

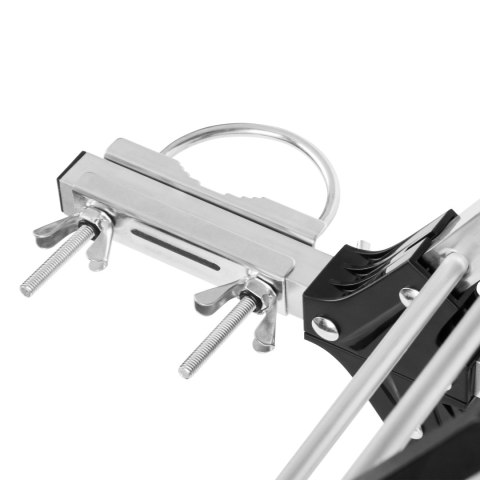

Zum Set gehören die Antenne, die wasserdichte Anschlusskappe, ein F-Stecker, der Verstärker und das Netzteil. Mit Schelle und Befestigungsteilen wird die Konstruktion am vorgesehenen Träger montiert. Die Installation muss nach Anleitung mit passenden Werkzeugen und sicherer Abstützung erfolgen. Kabel sind vor Quetschen und Einklemmen zu schützen.

Technische Angaben

• Marke: Cabletech
• Herstellercode: ANT0634
• Frequenzbereich: (VHF) 174-230 MHz, (UHF) 470-790 MHz
• Empfangsstandards: DVB-T / DVB-T2 / DAB+
• Kanäle: 5-12; 21-60
• Impedanz: 75 Ohm
• Anzahl der Elemente: 16
• Antennengewinn: (VHF) 20 dB, (UHF) 25 dB
• Vor-Rück-Verhältnis: 23 dB
• Keulenbreite H / V: +/-15°
• Polarisation: horizontal
• Antennenlänge: 94 cm
• LTE-Filter: Ja
• Lieferumfang: Wasserdichte Anschlusskappe, F-Stecker, Verstärker und Netzteil
• Verstärkergewinn: 20 dB
• Rauschzahl: < 3,5 dB
• Netzteil-Eingang: 100-230 V AC
• Netzteil-Ausgang: 5 V DC / 550 mA

Hersteller und Produktidentifikation

LECHPOL ELECTRONICS LESZEK Spółka komandytowa
ul. Garwolińska 1, 08-400 Miętne, POLAND
serwis@lechpol.pl
ANT0634

Hinweise zur sicheren Anwendung

Vor der Montage die Herstellerangaben zu Anschluss und Gebrauch beachten. Antenne, Kabel und Befestigungen auf Schäden prüfen; beschädigte Teile nicht verwenden. Kabel vor Quetschen und unbeabsichtigtem Herausziehen schützen. Kleine Teile und Kabel außerhalb der Reichweite von Kindern halten. Die Außenmontage, besonders in der Höhe, qualifiziertem Fachpersonal überlassen. Sicheren Abstand zu Stromleitungen halten und eine stabile Befestigung herstellen; nicht bei Gewitter montieren. Die Stromversorgung nach Gerätekennzeichnung und Herstellerangaben wählen. Netzteile und für Innenräume vorgesehene Komponenten vor Wasser und Feuchtigkeit schützen. Vor dem Ändern von Anschlüssen die Stromversorgung trennen. Beschädigte Geräte nicht selbst öffnen oder reparieren.
