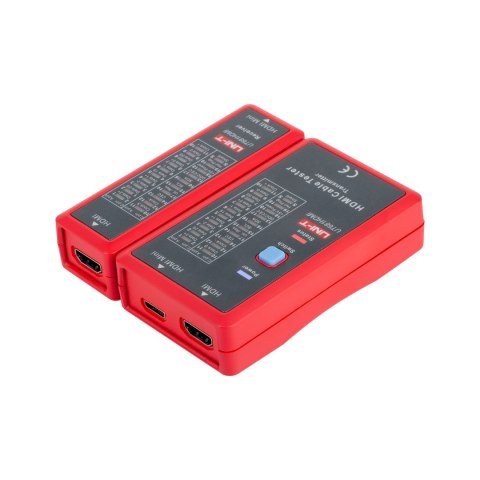

Uni-T UT681HDMI Kabeltester für HDMI und Mini-HDMI mit 19 LEDs

Uni-T UT681HDMI - Mess- und Prüftechnik

HDMI-Verbindungen auf Leitungsfehler prüfen

Das Uni-T UT681HDMI ist ein Kabeltester für HDMI- und Mini-HDMI-Kabel. Er unterstützt die Prüfung der elektrischen Verbindungen auf Kurzschlüsse, Unterbrechungen und gekreuzte Leitungen. Damit lassen sich Fehler bei der Verkabelung eingrenzen; eine umfassende Aussage über jede Video- oder Audiofunktion ergibt sich aus einem Leitungstest allein nicht.

Schnellscan und vollständige Prüfung

Zwei Scanarten stehen zur Verfügung: Schnellscan und Vollscan. Die Anzeigen LED1 bis LED19 sowie LED_S dienen zur Prüfung der entsprechenden Verbindungen. Je nach Aufgabe kann eine schnelle Kontrolle oder der vollständige Prüfdurchlauf gewählt werden. Die Anzeigen helfen dabei, auffällige Leitungen innerhalb des Kabels zuzuordnen.

Batteriewarnung und Abschaltung

Eine 9-V-Batterie versorgt den Tester. Die Batteriewarnung setzt unterhalb von 7,2 V ein und informiert über die nachlassende Versorgungsspannung. Das Gerät kann manuell ausgeschaltet werden und verfügt zusätzlich über eine automatische Abschaltung. Diese Funktionen unterstützen die Nutzung an wechselnden Prüfplätzen und begrenzen den Verbrauch in Pausen.

Sender und Empfänger im kompakten Format

Der Sender misst 102 × 62 × 28 mm, der Empfänger 102 × 37 × 28 mm. Beide Komponenten lassen sich durch das handliche Format in der Werkzeugausstattung unterbringen und zwischen Einsatzorten mitnehmen. Eine 9-V-Batterie ist als Zubehör angegeben.

Temperatur, Luftfeuchtigkeit und Betriebshöhe

Für den Betrieb sind 0 bis 40 °C sowie 20 bis 80 % relative Luftfeuchtigkeit angegeben. Die Lagerbedingungen liegen bei −10 bis 50 °C und 10 bis 90 % relativer Luftfeuchtigkeit. Die maximale Betriebshöhe beträgt 2000 m über dem Meeresspiegel. Diese Grenzen sind bei der Auswahl des Einsatz- und Lagerorts zu berücksichtigen.

Technische Daten

• Marke: Uni-t
• Produktcode: MIE0413
• Geeignete Kabel: HDMI- und Mini-HDMI-Kabel
• Prüfanzeigen: LED1~LED19, LED_S
• Schnell- und Vollscan: LED1~LED19, LED_S
• Stromversorgung: 9-V-Batterie
• Batteriewarnschwelle: Unter 7,2 V
• Betriebsbedingungen: 0~40°C; 20~80%RH
• Lagerbedingungen: -10~50°C; 10~90%RH
• Maximale Betriebshöhe: Maximal 2000 m über dem Meeresspiegel
• Konformitätsangaben des Anbieters: CE EN61326-1: 2013; EN61326-2-2: 2013
• Lieferumfang: 9-V-Batterie
