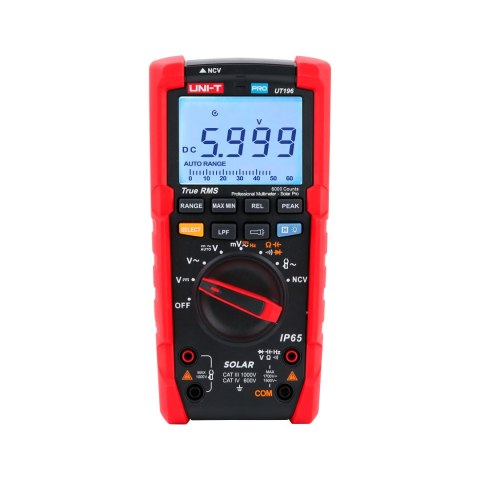

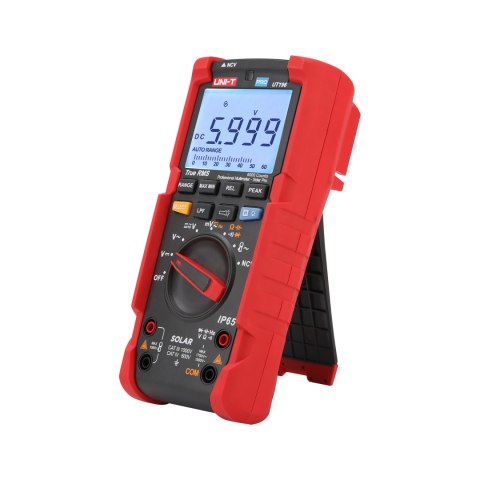

Uni-T UT196 - Digitalmultimeter

Multimeter mit erweitertem Spannungsbereich

Das Uni-T UT196 ist ein Digitalmultimeter mit True RMS und einem Gleichspannungsbereich bis 1700 V. Für Wechselspannung sind Bereiche bis 1500 V angegeben. Ergänzend bietet das Gerät Widerstands-, Kapazitäts- und Frequenzmessung. Die einzelnen Bereiche und Abweichungen sind in der Übersicht aufgeführt, damit die elektrische Eignung für die vorgesehene Messaufgabe beurteilt werden kann.

Effektivwerte mit True RMS erfassen

True RMS dient zur Erfassung des Effektivwerts und unterstützt Messungen an nicht sinusförmigen Signalen. Für die aufgeführten AC-Spannungsbereiche ist ein Messfrequenzbereich von 45 bis 500 Hz angegeben. Die zusätzlichen Messarten umfassen Widerstand bis 60 MOhm, Kapazität bis 60 mF und Frequenz von 60 Hz bis 1 MHz.

NCV als ergänzende Funktion

Die NCV-Funktion erkennt berührungslos ein elektrisches Feld und ergänzt die kontaktierenden Messfunktionen. Sie bietet damit eine zusätzliche Anzeige bei der Untersuchung elektrischer Leitungen. Eine solche Zusatzfunktion ist keine pauschale Zusage, dass eine Installation oder eine Messsituation sicher ist; maßgeblich bleiben die vorgesehenen Einsatzgrenzen des Geräts.

Beleuchtete Anzeige und Taschenlampe

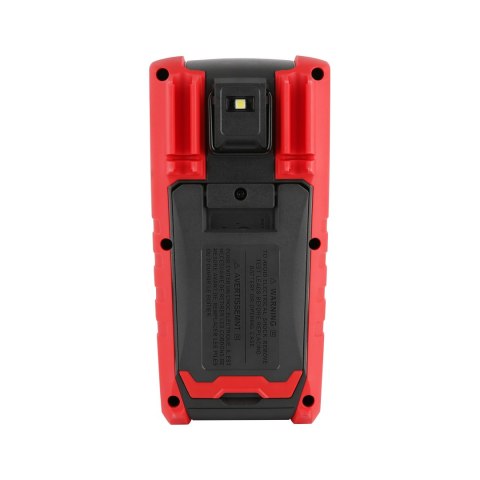

Das beleuchtete LCD erleichtert das Ablesen, während eine integrierte Taschenlampe den Arbeitsbereich zusätzlich ausleuchten kann. Der maximale Anzeigewert beträgt 6000. Das Gehäuse misst 195 × 95 × 58 mm. Anzeige, Beleuchtung und die verschiedenen Messarten sind in einem tragbaren Gerät zusammengefasst.

Versorgung und Zubehör

Das UT196 wird mit einer 9-V-Batterie betrieben. Eine Batterie und Messleitungen sind als Zubehör aufgeführt. Damit stehen die Versorgung und die grundlegenden Messanschlüsse im beschriebenen Set bereit. Die technischen Angaben unterscheiden Gleich- und Wechselspannung sowie die weiteren Messgrößen, statt aus der maximalen Spannung eine allgemeine Freigabe für jede Anwendung abzuleiten.

Technische Daten

• Marke: Uni-t
• Produktcode: MIE0468
• Gleichspannung DC: 600 mV / 6 V/ 60 V / 600 V / 1700 V ±(0,2%+5)
• Wechselspannung AC: 600 mV / 6 V / 60 V / 600 V / 1500 V ±(0,8%+3) (Messfrequenzbereich: 45 ~ 500 Hz)
• Widerstand: 600 Ohm / 6 kOhm / 60 kOhm / 600 kOhm / 6 MOhm / 60 MOhm ±(0,8%+2)
• Kapazität: 60 nF / 600 nF / 6 uF / 60 uF / 600 uF / 6 mF / 60 mF ±(1,9%+5)
• Frequenz: 60 Hz ~ 1 MHz ±(0,08%+4)
• Maximaler Anzeigewert: 6000
• Stromversorgung: 9-V-Batterie
• Lieferumfang: Batterie, Messleitungen
