Thermalkamera Uni-T UTi720E, Auflösung 256 x 192 Pixel

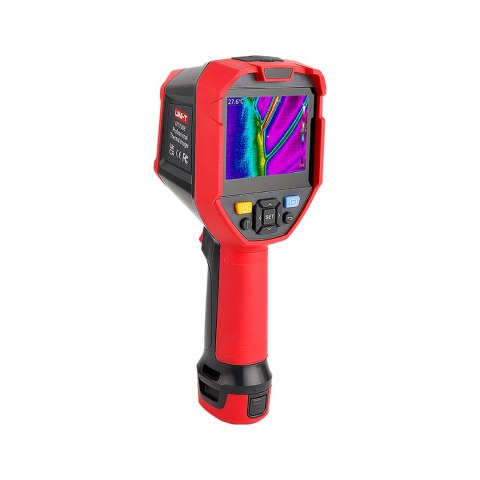

Uni-T UTi720E - Wärmebildkamera

Wärmebildanalyse mit zwei Messbereichen

Die Uni-T UTi720E ist eine Wärmebildkamera für Inspektions- und Diagnoseaufgaben an Gebäuden sowie technischen Anlagen. Sie bietet zwei Temperaturmessbereiche: −20 bis 150 °C und 0 bis 550 °C. Als Messabweichung sind ±2 °C oder ±2 % angegeben. Die Kamera stellt Temperaturunterschiede als Bild dar und unterstützt damit die Suche nach auffälligen Bereichen.

IR-Sensor, Empfindlichkeit und Sichtfeld

Der IR-Sensor arbeitet mit 256 × 192 Pixeln. Die thermische Empfindlichkeit liegt unter 50 mK bei 25 °C. Das Sichtfeld beträgt 56° × 42°, das momentane Sichtfeld 3,8 mrad. Bei einer Bildwiederholrate von 25 Hz können Veränderungen der Temperaturverteilung fortlaufend beobachtet werden. Der Spektralbereich reicht von 8 bis 14 µm.

Großes Display und anpassbare Darstellung

Das integrierte 3,5-Zoll-TFT-LCD zeigt das Bild mit 640 × 480 Pixeln an. Sieben Farbpaletten erlauben unterschiedliche Darstellungen der Temperaturverteilung. Der Emissionsgrad ist von 0,01 bis 1 einstellbar und kann dadurch an die untersuchte Oberfläche angepasst werden. Messparameter und Darstellung lassen sich so für die jeweilige Inspektionsaufgabe auswählen.

Aufnahmen speichern und am Computer auswerten

Die UTi720E speichert Bilder im BMP-Format. Eine WLAN-Verbindung und die Unterstützung einer PC-Software ergänzen die Verarbeitung und Übertragung der Daten. Damit können Messergebnisse über die unmittelbare Betrachtung am Kameradisplay hinaus genutzt werden, etwa zur Dokumentation und späteren Auswertung einer Inspektion.

Gehäuse, Akku und Zubehör

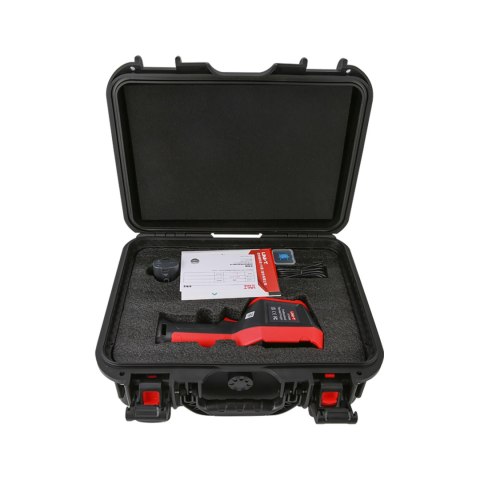

Das Gehäuse misst 260 × 97 × 99 mm; als Schutzart ist IP54 angegeben. Ein Lithium-Ionen-Akku mit 3,6 V und 5000 mAh versorgt das Gerät. Die automatische Abschaltung erfolgt wahlweise nach 5, 10 oder 30 Minuten. Zum Lieferumfang gehören ein USB-C-Kabel und eine microSD-Karte für die Verbindung und Speicherung der Aufnahmen.

Technische Daten

• Marke: Uni-t
• Herstellercode: MIE0474
• Temperaturmessbereich: -20°C ~ 150°C / 0°C ~ 550°C
• Angegebene Messabweichung: ±2 °C oder ±2 %
• Thermische Empfindlichkeit: Unter 50 mK bei 25 °C
• IR-Sensorauflösung: 256x192 px
• Farbpaletten: 7
• Spektralbereich: 8~14 µm
• Sichtfeld: 56° x 42°
• Momentanes Sichtfeld (IFOV): 3,8 mrad
• Bildwiederholrate: 25 Hz
• Emissionsgrad: Einstellbar von 0,01 bis 1
• Bildformat: BMP
• Display: 3,5" TFT LCD
• Displayauflösung: 640 x 480 px
• Automatische Abschaltung: Nach 5, 10 oder 30 Minuten
• WLAN: Ja
• Schutzart: IP54
• Stromversorgung: Lithium-Ionen-Akku 3,6 V, 5000 mAh
• Lieferumfang: USB-C-Kabel, microSD-Karte
• Konformitätsangaben des Anbieters: CE, UKCA, FCC, RoHS
