Maclean MC-884 Monitorhalterung für 2 Monitore, 2×8 kg, VESA 75/100

Maclean MC-884 - zwei Bildschirme an einer gemeinsamen Säule

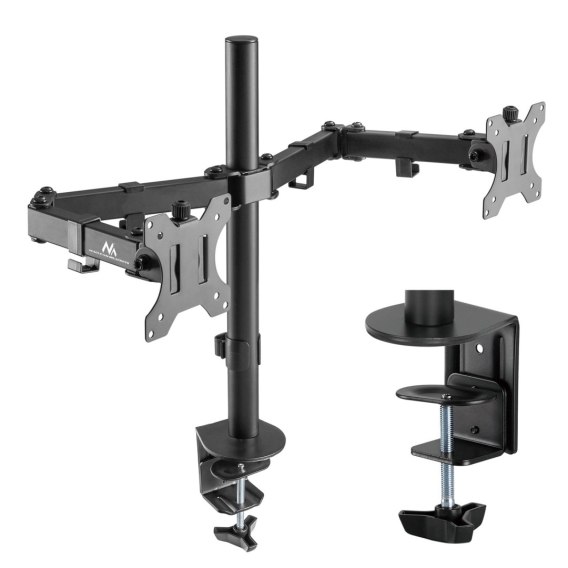

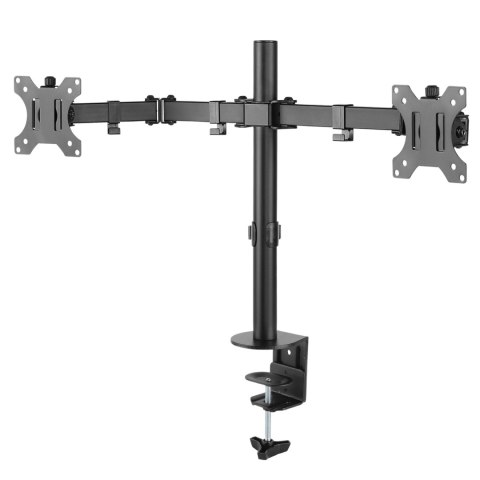

Mit der Maclean MC-884 können Sie zwei Monitore über dem Schreibtisch anordnen und ihre Stellung an den Arbeitsplatz anpassen. Die Säule wird mit einer Klemme an der Tischkante befestigt und trägt zwei Gelenkarme mit eigenen VESA-Platten. Jeder Bildschirm darf bis zu 8 kg wiegen; zusammen sind höchstens 16 kg zulässig. Die schwarze Halterung eignet sich für einen Platz, an dem Dokumente, Tabellen oder mehrere Arbeitsfenster auf zwei Geräten nebeneinander genutzt werden.

Platz auf der Tischfläche und zwei getrennte Arbeitsbereiche

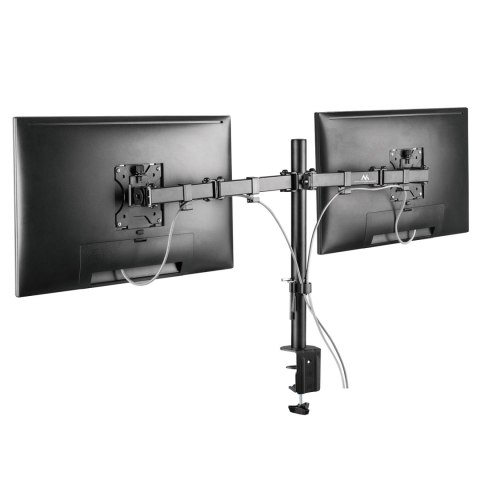

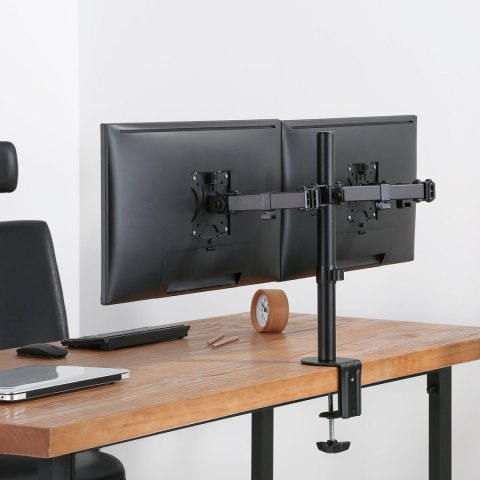

Wenn die Monitore an den Armen befestigt sind, benötigen ihre ursprünglichen Standfüße keinen Platz neben Tastatur und Unterlagen. Die gemeinsame Säule bildet den Befestigungspunkt für beide Bildschirme, während die Gelenke ihre Position auf dem Schreibtisch abstimmen lassen. So kann auf einem Gerät ein Dokument geöffnet bleiben, während das andere die dazugehörigen Daten zeigt. Planen Sie den Aufbau mit den Gehäusebreiten und dem freien Raum, den die Arme beim Verstellen brauchen.

Die Traglast für jeden Bildschirm einzeln prüfen

Prüfen Sie das Gewicht des linken und rechten Monitors jeweils für sich: Die Grenze liegt bei 8 kg pro Bildschirm. Die Gesamttraglast von 16 kg gilt für zwei entsprechend ausgewählte Geräte. Vergleichen Sie außerdem die Abmessungen, VESA-Bohrungen und Befestigungsvorgaben beider Monitore. Die Tischplatte und die Klemmverbindung müssen das Gewicht der Halterung, der Geräte und aller befestigten Teile sicher aufnehmen können.

Die Höhe an der Säule einstellen

Die Position des Armträgers an der Säule lässt sich beim Aufbau passend zur gewünschten Bildschirmhöhe wählen. Unterhalb des Trägers sitzt der in der Anleitung gezeigte Stützring; die Verbindung wird an der Säule gesichert. Stützen Sie die Geräte beim Verstellen und kontrollieren Sie die vorgesehenen Verschraubungen. An den Köpfen ermöglichen zusätzliche Einstellknöpfe, die beiden Bildschirme abschließend in der Höhe zueinander auszurichten.

Die Gelenkarme helfen dabei, Abstand und Blickrichtung jedes Monitors auf die Tischanordnung abzustimmen. Berücksichtigen Sie dabei die Gehäuse, Anschlüsse und den Verlauf der Kabel. Wählen Sie nur die in der Montageanleitung zugelassenen Armpositionen. Nach einer Änderung der Stellung kontrollieren Sie die Verbindung zwischen Armen und Säule, die Befestigung der VESA-Platten und den Sitz der Tischklemme.

Neigung und Bildschirmorientierung passend zur Aufgabe

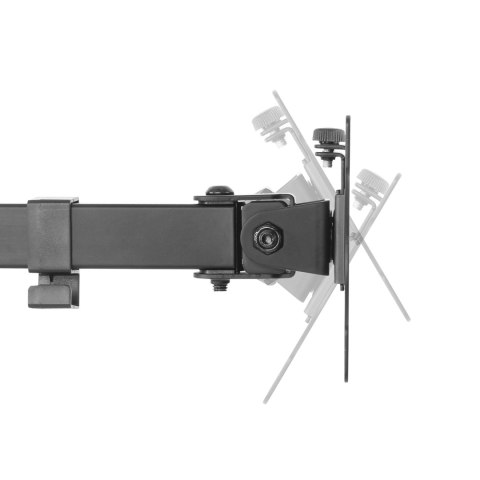

Die Köpfe lassen eine Neigung von −45° bis +45° zu. Damit können Sie die Blickrichtung an Bildschirmhöhe und Sitzposition anpassen. Außerdem lässt sich ein Monitor im Quer- oder Hochformat anordnen, etwa für eine längere Dokumentseite auf dem zweiten Gerät. Stellen Sie die Bildausgabe im Monitor oder am Computer entsprechend ein, sofern das Gerät diese Orientierung unterstützt.

Die Neigung wird am Kopf eingestellt; die Ausrichtung ins Hoch- oder Querformat erfolgt durch die Drehung der VESA-Platte in der Bildschirmebene. Lassen Sie beim Einstellen genügend Platz für Gehäuseecken und Anschlüsse. Prüfen Sie danach die Befestigungen und passen Sie den Widerstand der Kopfverbindung an den montierten Monitor an, wie in der Anleitung gezeigt.

Die Klemme an einer geeigneten Tischkante montieren

Die Halterung wird mit der Tischklemme an einer geeigneten Kante des Schreibtischs oder Tisches befestigt. Beim Aufbau wird die Säule mit der Klemmgrundplatte verbunden und mit der oberen Abdeckung versehen. Der untere Klemmteil wird passend zur Tischplatte angeordnet und mit dem Drehgriff angezogen. Die Befestigungsstelle muss den Klemmteilen genügend Auflagefläche und den erforderlichen Zugang zum Festziehen bieten.

Anschließend werden Stützring und Armträger auf die Säule gesetzt und in der gewünschten Position gesichert. Kabelhalter werden an den Armen und an der Säule angebracht. Kontrollieren Sie die Verbindung zwischen Säule und Klemme, den festen Sitz am Tisch und die Aufnahme des Armträgers, bevor die Monitore hinzukommen. Für den Aufbau sind der richtige Untergrund, geeignete Werkzeuge und die vollständige Montagereihenfolge aus der Anleitung erforderlich.

Zwei abnehmbare VESA-Platten mit Sicherung am Kopf

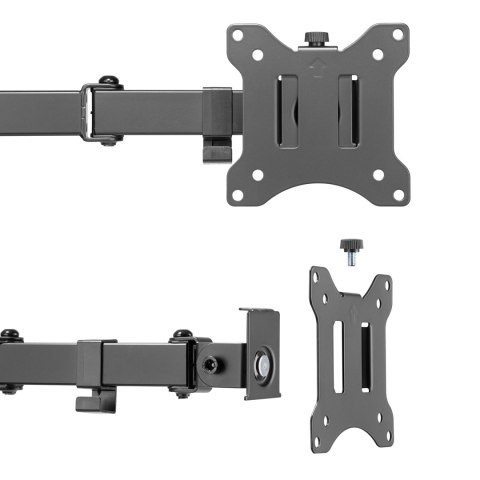

Die unterstützten Lochbilder sind 75×75 und 100×100 mm. Jede Platte wird an den passenden Gewindebohrungen des Monitors befestigt, wobei die markierte Oberseite zu beachten ist. Die Anleitung zeigt die Auswahl von Schrauben und Unterlegscheiben sowie Abstandshalter für die jeweilige Geräteform. Schraubenlänge und Einschraubtiefe müssen zu den Gewinden und Vorgaben des Monitorherstellers passen.

Die mit Platten versehenen Monitore werden mit Hilfe einer zweiten Person auf die Armköpfe gesetzt. Befestigen Sie die Platten danach mit den gezeigten Schrauben und Sicherungsknöpfen. Prüfen Sie den Sitz beider Geräte, bevor Neigung und Höhe endgültig eingestellt werden. Die abnehmbaren Platten erleichtern dabei die Vorbereitung der Gerätebefestigung, während die Sicherungen die Verbindung mit den Köpfen herstellen.

Kabel an den Armen und an der Säule führen

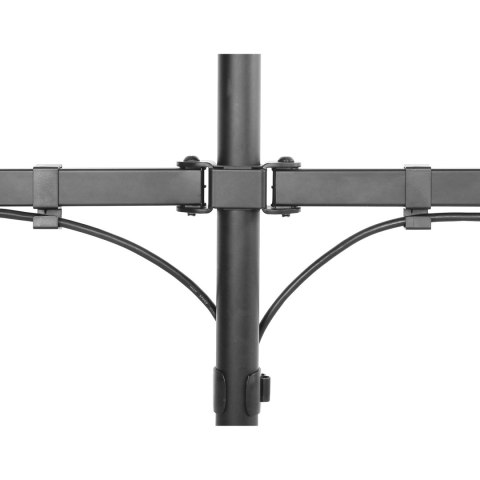

Die Halter an den Armen und der Ring an der Säule geben den Leitungen beider Bildschirme einen geordneten Verlauf. Führen Sie Bild- und Stromkabel so, dass die Anschlüsse erreichbar bleiben und genügend Reserve für Richtungsänderung, Neigung und Bildschirmorientierung vorhanden ist. Prüfen Sie nach dem Verstellen, ob Leitungen gespannt werden oder den Bewegungsraum der Gelenke einschränken.

Schwarze Konstruktion und Montageausstattung

Die Metallkonstruktion ist schwarz pulverbeschichtet. Mitgeliefert werden Säule, zwei Gelenkarme, Tischklemme, zwei VESA-Platten, Stützring, Kabelhalter und Abdeckung. Dazu kommen Schrauben, Unterlegscheiben, Abstandshalter und weitere Verbindungsteile, Innensechskantschlüssel in 4 und 6 mm sowie die Anleitung. Wählen Sie die Teile passend zum Gerätegehäuse und zum gezeigten Montageaufbau.

Bewahren Sie die Anleitung für spätere Einstellungen und Kontrollen auf. Prüfen Sie regelmäßig den festen Sitz der Klemme, der Arme und der Bildschirmbefestigungen, mindestens alle drei Monate. Ziehen Sie gelockerte Schrauben bei Bedarf nach. Bei einem Monitorwechsel müssen Gewicht bis 8 kg je Gerät, Gehäuse, VESA und Schrauben erneut geprüft werden; bei einem anderen Tisch ist auch die neue Klemmstelle zu beurteilen.

Produktmerkmale im Überblick

• Innensechskantschlüssel enthalten: 4 und 6 mm
• Farbe: Schwarz
• Anzahl Bildschirme: 2
• Maximales VESA-Lochbild: 100×100 mm
• Gesamttraglast: 16 kg
• Maximale Traglast je Bildschirm: 8 kg
• Marke: Maclean
• Material: Metall
• Minimales VESA-Lochbild: 75×75 mm
• Modell: MC-884
• Unterstützte VESA-Lochbilder: 75×75; 100×100 mm
• Für passende Fernseher geeignet: Ja
• Abnehmbare VESA-Platten: Ja
• Bildschirmorientierung: Querformat oder Hochformat
• Kabelführung: Halter an Armen und Säule
• Neigungsverstellung: Ja
• Höhenverstellung an der Säule: Ja
• Befestigungsart: Tisch
• Montageart: Tischklemme
• Oberfläche: Pulverbeschichtet
• Höhenabgleich an den Köpfen: Ja
• Neigungsbereich: −45° bis +45°
• Tischklemme enthalten: Ja
• Montagezubehör enthalten: Ja

Hersteller und Produktidentifikation

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-884

Sicherheit, Montage und Einstellung

• Lesen Sie vor Montage und Einstellung die vollständige Anleitung für MC-884. Wenden Sie sich bei Fragen zu Montageanweisungen oder Warnungen an den Lieferanten.
• Jeder der beiden Monitore darf höchstens 8 kg wiegen; das Gesamtgewicht der Bildschirme darf 16 kg nicht überschreiten. Überlastung kann zu Instabilität, Schäden und Verletzungen führen.
• Beachten Sie die Größen- und Befestigungsvorgaben der Gerätehersteller. Prüfen Sie VESA-Lochbilder, Gehäuse, Gewinde und passende Schraubenlängen für jeden Monitor.
• Die Montage muss genau nach Anleitung durch eine entsprechend fachkundige Person erfolgen. Verwenden Sie geeignete Werkzeuge und Schutzausrüstung.
• Wählen Sie eine geeignete tragfähige Tischplatte und eine passende Kante für die Klemme. Die Befestigungsstelle muss das gemeinsame Gewicht von Geräten, Halterung und allen befestigten Teilen sicher aufnehmen.
• Verwenden Sie die vorgesehenen Befestigungsteile. Ziehen Sie Schrauben nicht übermäßig fest; fehlerhafte Montage kann Sachschäden und Verletzungen verursachen.
• Kleine Teile können beim Verschlucken zum Ersticken führen. Bewahren Sie die Teile außerhalb der Reichweite von Kindern auf.
• Das Produkt ist ausschließlich für Innenräume bestimmt. Verwendung im Freien kann zu Ausfällen und Verletzungen führen.
• Prüfen Sie vor Montage Vollständigkeit und Zustand aller Teile anhand der Anleitung. Wenden Sie sich bei fehlenden oder beschädigten Teilen an den Lieferanten.
• Verbinden Sie Säule und Klemmgrundplatte und sichern Sie den Klemmteil an der Tischplatte. Setzen Sie Stützring und Armträger auf die Säule und ziehen Sie die vorgesehenen Verbindungen vor dem Anbringen der Monitore fest.
• Befestigen Sie die VESA-Platten mit der markierten Seite nach oben. Wählen Sie Schrauben, Unterlegscheiben und Abstandshalter passend zur Geräterückseite; zu lange oder zu kurze Schrauben dürfen nicht eingesetzt werden.
• Heben und setzen Sie die Monitore mit Hilfe einer zweiten Person auf die Köpfe. Sichern Sie die Platten mit den in der Anleitung gezeigten Schrauben und Knöpfen und prüfen Sie den Sitz beider Geräte.
• Vermeiden Sie die Arm- und Bildschirmpositionen, die in Abbildung 8 mit Verbotssymbolen markiert sind. Halten Sie die gesamte Anordnung innerhalb der dargestellten zulässigen Positionen.
• Stützen Sie die Monitore bei der Einstellung von Säulenhöhe, Köpfen und Neigung. Sichern und prüfen Sie die Verbindungen, die Tischklemme sowie die Aufnahme beider VESA-Platten anschließend.
• Führen Sie die Leitungen durch die Kabelhalter an Armen und Säule. Lassen Sie genügend Reserve für die Bildschirmbewegung und prüfen Sie den Verlauf nach einer Änderung der Position.
• Prüfen Sie den sicheren Zustand der Halterung und aller Verbindungen regelmäßig, mindestens alle drei Monate. Ziehen Sie gelockerte Schrauben bei Bedarf nach, damit die Monitore nicht herunterfallen.
