Maclean MC-881 N TV-Wandhalterung, 37-90 Zoll, 65 kg, VESA 600×400, Schwarz

Maclean MC-881 N: mehr Platz rund um Ihren Fernseher

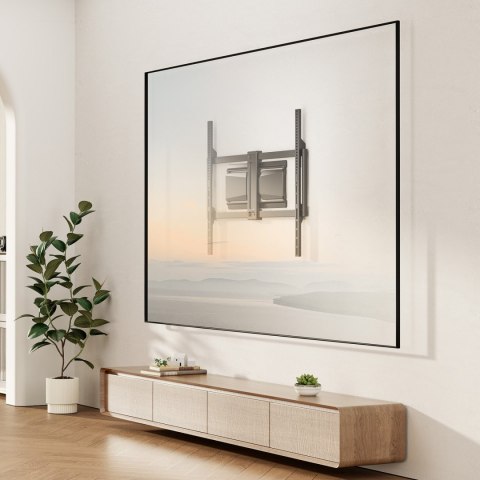

Die Maclean MC-881 N befestigt einen großen Fernseher an der Wand und lässt die Fläche auf dem Möbel darunter für andere Geräte oder Ihre Einrichtung frei. Sie eignet sich für einen einzelnen Bildschirm von 37-90 Zoll mit einem Gewicht bis 65 kg. Zwei bewegliche Arme ermöglichen es, den Fernseher von der Wand abzurücken, horizontal zu schwenken und zu neigen. So lässt sich die Bildrichtung auf den Sitzplatz am Sofa, den Esstisch oder die Zuschauer in einem Besprechungsraum abstimmen. Die schwarze Ausführung sitzt hinter dem Bildschirm und verbindet eine geordnete Einrichtung mit einer verstellbaren Fernsehposition.

Wandnah zusammenlegen und bei Bedarf ausziehen

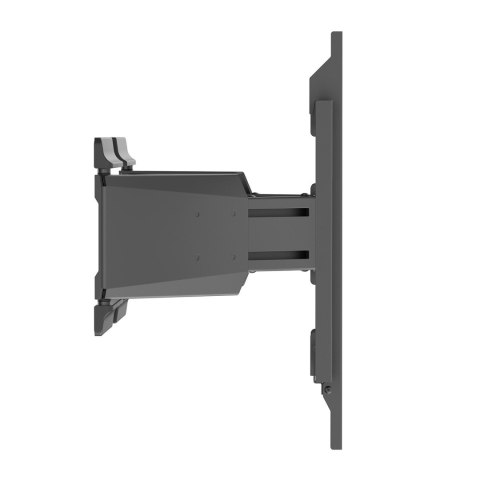

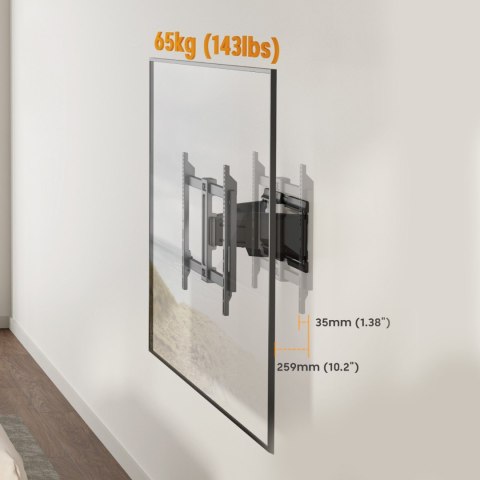

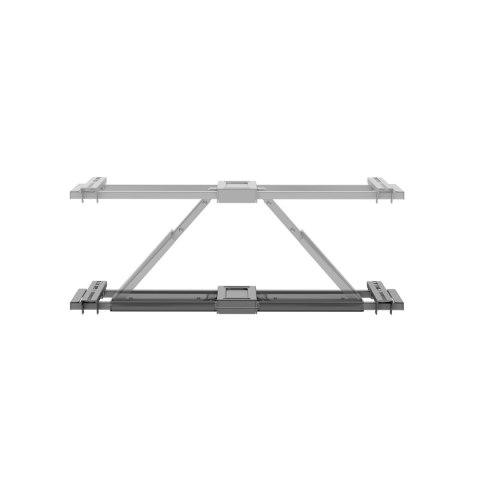

Der Abstand der Halterung zur Wand lässt sich zwischen 35 und 259 mm verändern. Mit angelegten Armen sitzt die Aufnahme dicht an der Wand; ausgezogen entsteht mehr Platz, um die Bildschirmrichtung einzustellen und die Rückseite des Fernsehers zu erreichen. Das ist beim Anschließen eines Zuspielers oder beim Ordnen der Kabel hilfreich. Planen Sie neben diesem Wandabstand auch die Tiefe Ihres Fernsehers und den Platzbedarf seiner Steckverbindungen ein. Bei einer eingebauten Wohnwand sollte rund um das Gerät genügend Raum für die gewünschte Stellung bleiben.

Den Blickwinkel im Raum anpassen

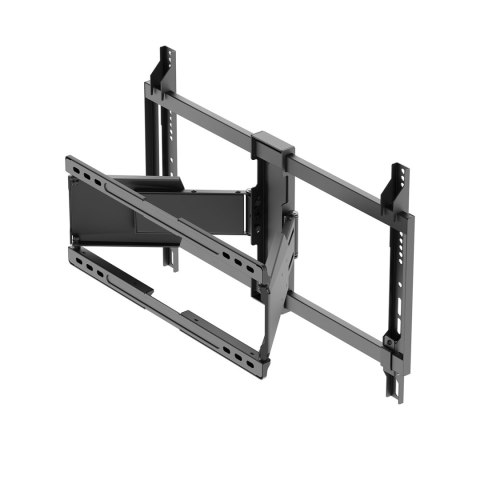

Die Neigung lässt sich von −15° bis +3° einstellen. Zusätzlich kann der Bildschirm horizontal bis zu 30° nach links oder rechts geschwenkt werden. Mit der Neigung passen Sie den Blickwinkel eines höher angebrachten Fernsehers an; mit der horizontalen Verstellung richten Sie ihn auf einen anderen Sitzplatz aus. Das unterstützt eine flexible Nutzung des Wohnzimmers ebenso wie die gemeinsame Betrachtung eines Bildschirms in einem Besprechungsbereich. Berücksichtigen Sie beim Einstellen die Breite des Geräts, die Wand und den Bewegungsraum für seine Kabel.

Die Position wird von Hand verändert. Die Montageanleitung zeigt die Einstellstellen und den Einsatz des Werkzeugs. Bleibt der Bildschirm nicht in der gewählten Stellung, werden die dort dargestellten Schrauben entsprechend eingestellt. Prüfen Sie nach der Anpassung, ob der Fernseher sicher gehalten wird und sich die Anschlüsse ohne Zug an den Kabeln mitbewegen können. Die verstellbaren Gelenke erleichtern die Ausrichtung innerhalb des vorgesehenen Bewegungsbereichs.

Fernseher anhand von Gewicht und VESA-Lochbild auswählen

Für die Auswahl sind drei Angaben Ihres Fernsehers entscheidend: eine Diagonale von 37-90 Zoll, ein Gewicht von höchstens 65 kg und ein passendes VESA-Lochbild. VESA bezeichnet hier den horizontalen und vertikalen Abstand zwischen den Befestigungsöffnungen auf der Rückseite des Geräts, angegeben in Millimetern. Vergleichen Sie den konkreten Abstand Ihres Fernsehers mit den unterstützten Lochbildern der Halterung. MC-881 N ist für passende flache und gebogene Bildschirme vorgesehen; die zulässige Belastung und die Befestigungsvorgaben gelten auch bei einem gebogenen Gerät.

Die Halterung unterstützt folgende Lochbilder: 200×200, 200×300, 300×200, 200×400, 400×200, 300×300, 300×400, 400×300, 600×200, 500×300, 400×400, 600×300, 500×400 und 600×400 mm. Beachten Sie zusätzlich die Form der Fernsehrückseite und die Vorgaben des Fernsehers zur Schraubenlänge. Die mitgelieferten Schrauben, Unterlegscheiben und Abstandshalter werden gemäß der Anleitung miteinander kombiniert. Wählen Sie die Kombination, die zu den Gewindeöffnungen und zur Rückseite Ihres Geräts passt, bevor Sie den Bildschirm einhängen.

Zwei Arme, schwarzes Finish und Kabelführung

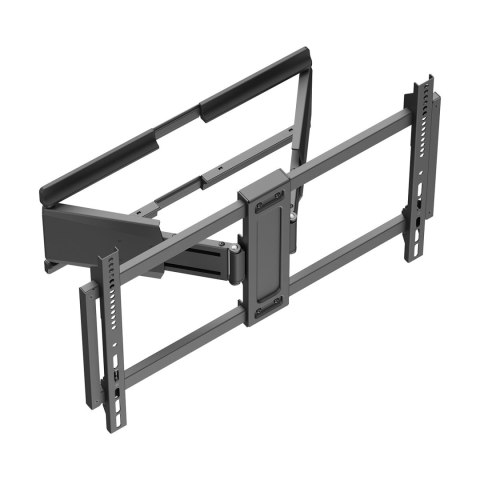

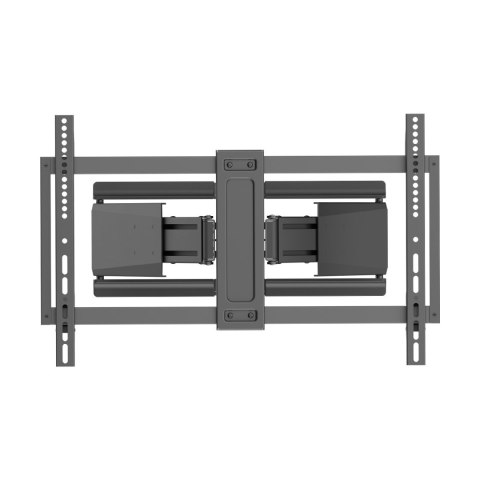

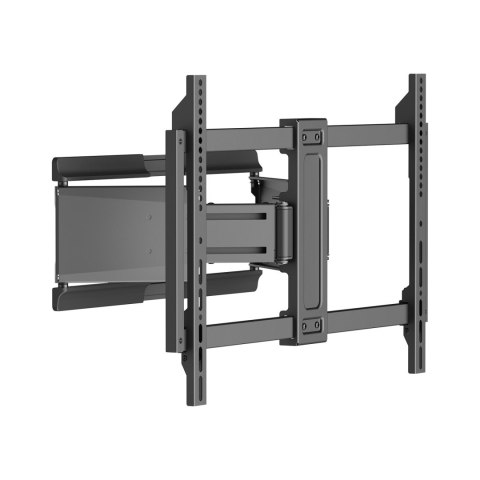

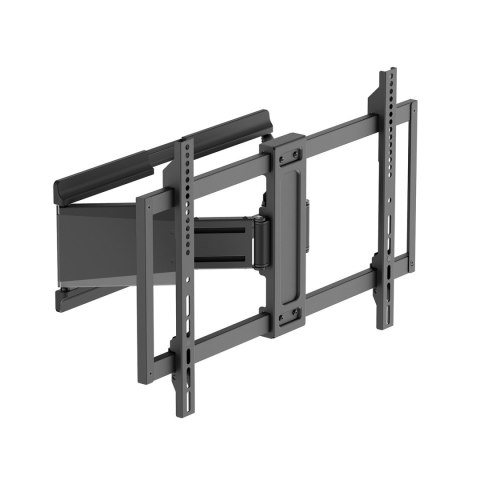

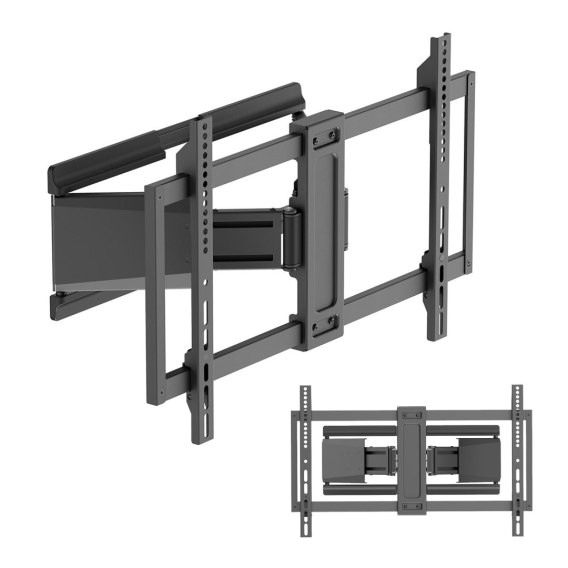

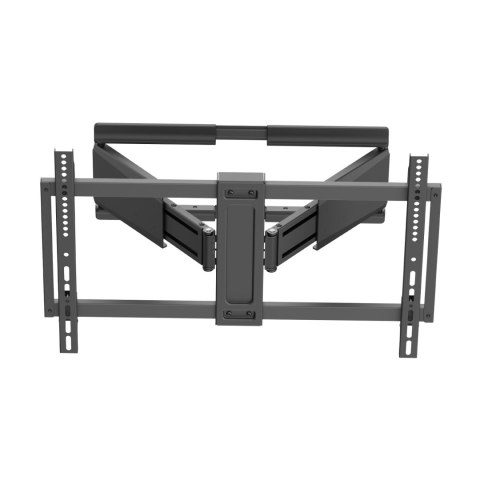

Die Konstruktion besteht aus pulverbeschichtetem Stahl und Kunststoffelementen. Ihre schwarze Ausführung bildet eine einheitliche Aufnahme hinter dem Fernseher. Die beiden Arme verbinden die Wandplatte mit dem Rahmen für den Bildschirm und arbeiten beim Ausziehen und Ausrichten zusammen. Zwei Befestigungsschienen werden am Fernseher montiert und anschließend an der Halterung eingehängt und gesichert. Die maximale Tragfähigkeit von 65 kg bezieht sich auf das Gerät an der vollständig montierten Halterung.

Mit den enthaltenen Elementen zur Kabelführung können Sie Leitungen entlang der Halterung ordnen. Bereiten Sie die Strom- und Signalkabel am besten vor dem Einhängen des Bildschirms vor. Lassen Sie ausreichend Kabellänge für das Ausziehen und Schwenken, damit Leitungen und Stecker in den gewünschten Positionen Bewegungsfreiheit haben. Die in der Anleitung gezeigten Führungspunkte helfen dabei, die Verbindungen am beweglichen Aufbau zu verlegen.

Montagezubehör für die Vorbereitung

Zum Lieferumfang gehören die Wandhalterung MC-881 N, die Befestigungsschienen für den Fernseher und die Montageanleitung. Schrauben, Unterlegscheiben, Abstandshalter, Wandbefestigungsteile, Elemente zur Kabelführung, eine Wasserwaage und ein Innensechskantschlüssel unterstützen die Vorbereitung der Montage. Gleichen Sie die Teile mit der Übersicht in der Anleitung ab. Die geeignete Befestigung richtet sich nach der Wandkonstruktion und dem Fernseher; auch mit vorhandenem Zubehör muss die Tragfähigkeit der Montagefläche geprüft werden.

• Wandhalterung Maclean MC-881 N mit Befestigungsschienen für den Fernseher.

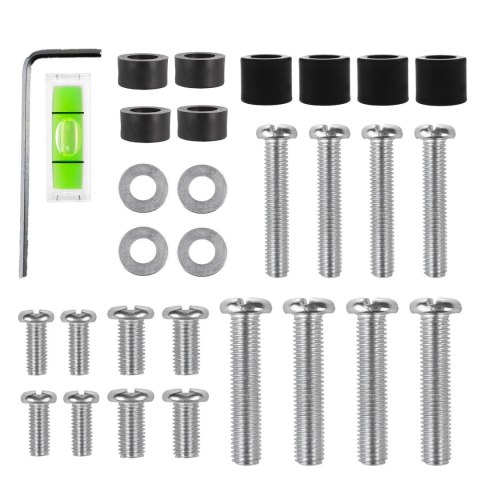

• TV-Schrauben M6×14, M8×16, M6×30 und M8×35 mit Unterlegscheiben und Abstandshaltern.

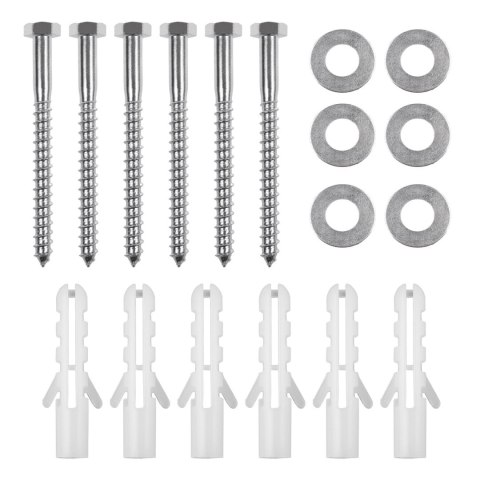

• Wandbefestigung: Schrauben ST8,0×90, Dübel Ø12×60 und Unterlegscheiben.
• Kabelführungselemente, Wasserwaage und Innensechskantschlüssel 3 mm.
• Montageanleitung.

Technische Daten

• Marke und Modell: Maclean MC-881 N.
• Befestigung: Wand; Verwendung im Innenraum.
• Bildschirmdiagonale: 37-90 Zoll.
• Maximale Tragfähigkeit: 65 kg.
• VESA-Lochbilder: 200×200, 200×300, 300×200, 200×400, 400×200, 300×300, 300×400, 400×300, 600×200, 500×300, 400×400, 600×300, 500×400 und 600×400 mm.

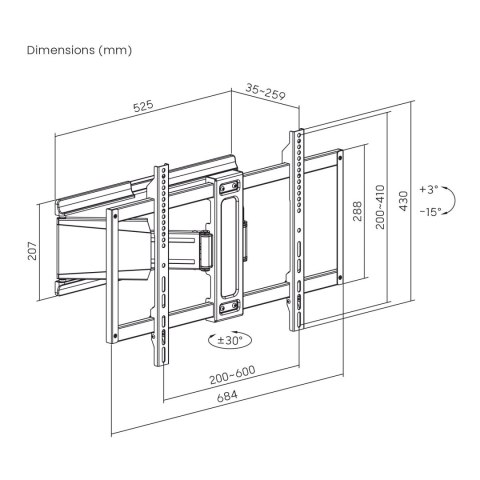

• Wandabstand der Halterung: 35-259 mm.

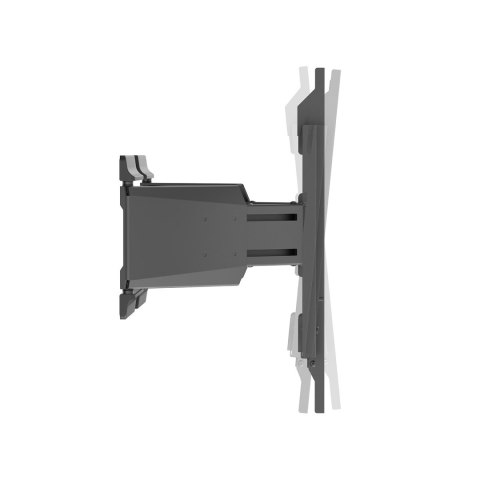

• Neigung: −15° bis +3°.
• Horizontale Schwenkung: ±30°.
• Aufbau: zwei Arme; pulverbeschichteter Stahl und Kunststoff.
• Farbe: Schwarz.
• Kabelführungselemente: enthalten.

Montage und Platz für den Bildschirm

Die Montagefläche muss die Halterung und den befestigten Fernseher sicher tragen können. Prüfen Sie vor Beginn der Arbeiten die Wand und die in der Anleitung dargestellte Befestigungsart. Lassen Sie sich beim Anheben und Einsetzen eines schweren Bildschirms von einer weiteren Person oder einer geeigneten Hebevorrichtung unterstützen. Wandbefestigung, Anbringen der Schienen am Fernseher und Sichern des eingehängten Geräts werden in der Anleitung als eigene Schritte gezeigt. Kontrollieren Sie nach der Montage die Verbindungen, die Einstellung und die Kabelführung. Prüfen Sie die sichere Befestigung auch im späteren Betrieb regelmäßig.

Hersteller und Produktidentifikation

Centrumelektroniki.EU Sp. z o.o.
Korfantego 7, 42-600 Tarnowskie Góry, Poland
contact@centrumelektroniki.pl
MC-881 N

Sicherheit und Montage

• Lesen Sie die vollständige Montageanleitung vor Beginn der Montage und beachten Sie alle darin enthaltenen Hinweise. Wenden Sie sich bei Unklarheiten an den Händler.
• Die Befestigungsfläche muss das gesamte Gewicht von Fernseher, Halterung und Zubehör tragen können. Montieren Sie die Halterung nur gemäß der Anleitung an einer geeigneten tragfähigen Wand.
• Überschreiten Sie das zulässige Gerätegewicht von 65 kg und die vorgesehenen Größenangaben nicht. Prüfen Sie das VESA-Lochbild und die Befestigung Ihres Fernsehers vor der Montage.
• Verwenden Sie ausschließlich die mitgelieferten Zubehörteile entsprechend der Anleitung. Verändern oder bauen Sie die Konstruktion nicht um.
• Verwenden Sie die Halterung nur im Innenraum und ausschließlich für den vorgesehenen Zweck. Besteigen Sie die Konstruktion nicht; stellen, hängen oder setzen Sie sich nicht darauf.
• Halten Sie ausreichend Abstand zu beweglichen Teilen und sorgen Sie beim Verstellen für einen freien Bewegungsbereich.
• Lassen Sie sich beim Anheben und Einsetzen schwerer Geräte von einer weiteren Person oder einer geeigneten Hebevorrichtung unterstützen.
• Verwenden Sie passende Befestigungsschrauben, Unterlegscheiben und Abstandshalter gemäß der Anleitung. TV-Schrauben dürfen weder zu lang noch zu kurz sein. Ziehen Sie Schrauben fest, ohne sie zu überdrehen; zu starkes Anziehen kann Teile beschädigen und die Haltekraft vermindern.
• Kleine Teile können beim Verschlucken zum Ersticken führen. Halten Sie Kinder von Kleinteilen und dem Montagebereich fern.
• Gleichen Sie vor der Verwendung alle Teile mit der Bauteilliste ab. Klären Sie fehlende oder beschädigte Teile mit dem Händler.
• Kontrollieren Sie regelmäßig, mindestens alle drei Monate, ob die Halterung sicher befestigt und weiterhin für die Verwendung geeignet ist.
• Sichern Sie den eingesetzten Fernseher vollständig nach der Montageanleitung. Falls der Bildschirm nicht in der gewünschten Position bleibt, stellen Sie die gezeigten Schrauben mit den passenden Werkzeugen ein.
